SKF SILKAC 30 M kĺbová hlavica

Podrobný popis

SKF SILKAC 30 M je kĺbová hlavica určená pre aplikácie vyžadujúce spoľahlivé a presné prenosy síl v mechanických systémoch. Táto hlavica je vybavená vnútorným ľavým metrickým závitom M30x2, čo umožňuje jej jednoduchú integráciu do systémov s kompatibilnými závitovými spojmi.

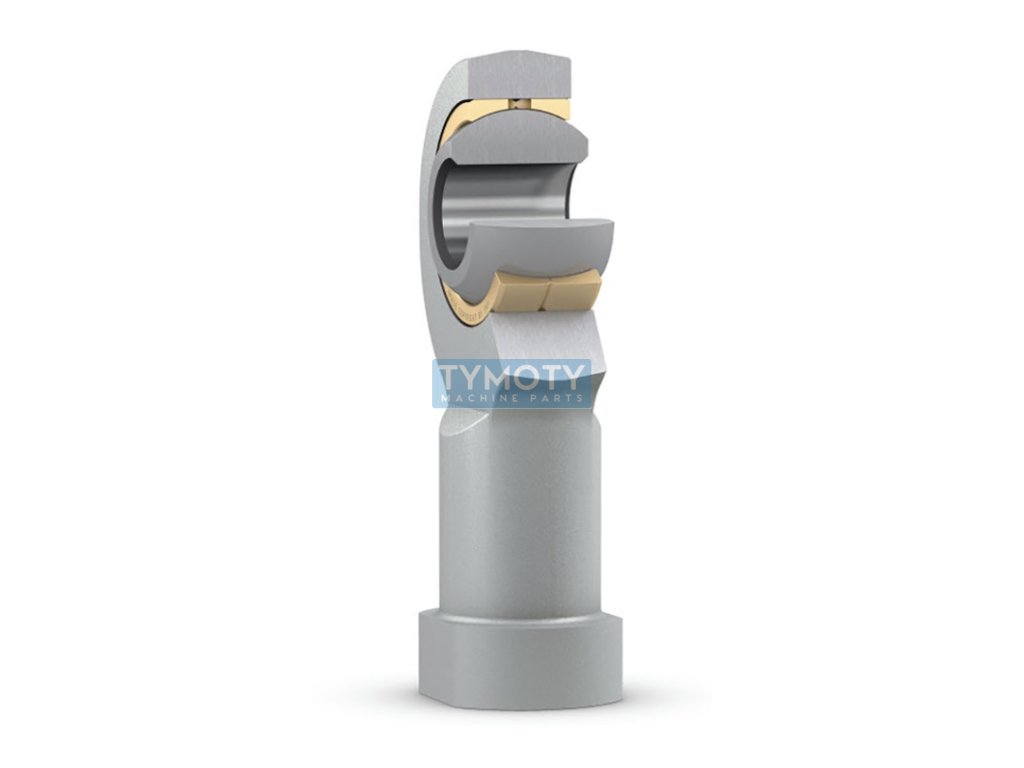

Hlavica je konštruovaná s ložiskom z ocele a bronzu, čo poskytuje optimálnu kombináciu pevnosti a odolnosti voči opotrebeniu. Oceľová časť zabezpečuje vysokú pevnosť a stabilitu, zatiaľ čo bronzové komponenty znižujú trenie a zlepšujú klzné vlastnosti. Toto prevedenie vyžaduje pravidelnú údržbu, čo je dôležité pre zachovanie dlhodobej funkčnosti a spoľahlivosti.

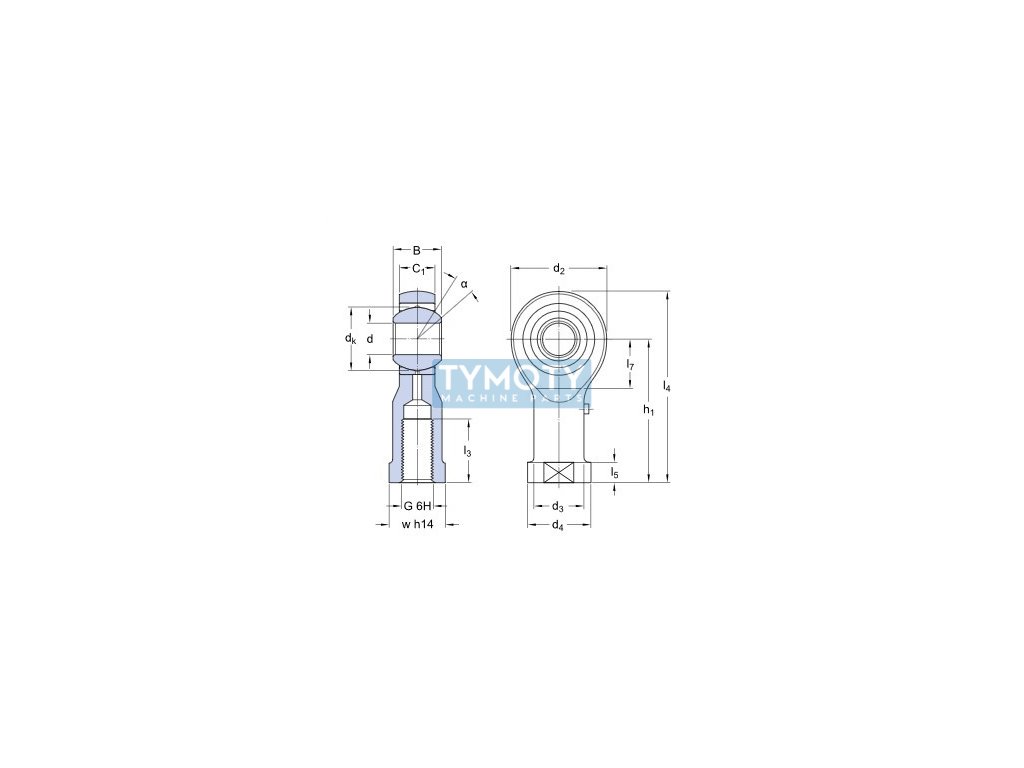

Rozmery hlavice sú presne definované: priemer d je 30 mm, priemer D a d2 je 71 mm, šírka B je 37 mm a celková dĺžka l4 je 146 mm. Ďalšie dôležité rozmery zahŕňajú dĺžku l3 minimálne 45 mm, l5 15 mm a l7 35 mm. Polomer r je 0,3 mm, čo prispieva k presnému usadeniu a pohybu ložiska. Priemer d3 je 40 mm, d4 je 52 mm a priemer dk je 50,8 mm. Šírka C1 je 27 mm a výška h1 je 110 mm.

Hlavica je vybavená mazacím otvorom, čo umožňuje jednoduchú aplikáciu maziva a tým predlžuje životnosť komponentu. Uhol pohybu je 17°, čo poskytuje dostatočnú flexibilitu pre rôzne aplikácie. Celková hmotnosť hlavice je 1,15 kg, čo je vhodné pre aplikácie, kde je dôležitá kontrola hmotnosti komponentov.

SKF SILKAC 30 M je ideálnym riešením pre priemyselné aplikácie, kde je potrebná vysoká presnosť a spoľahlivosť pri prenose síl. Jeho konštrukcia a materiálové prevedenie zaručujú dlhú životnosť a efektívnu prevádzku v náročných podmienkach.
