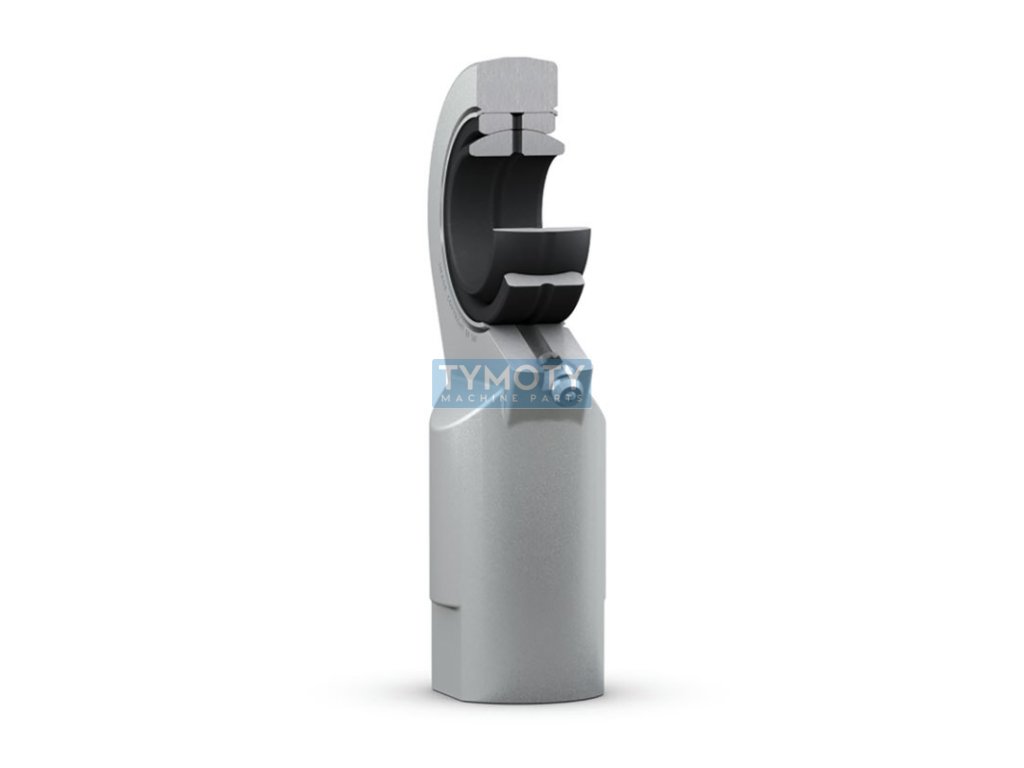

SKF SI 15 ES kĺbová hlavica

Podrobný popis

Kĺbová hlavica SKF SI 15 ES je precízny mechanický komponent určený pre aplikácie, kde je potrebné prenášať pohyb medzi dvoma súčiastkami s možnosťou uhlového vychýlenia. Tento typ kĺbovej hlavice je vybavený vnútorným pravým metrickým závitom M14, čo umožňuje jednoduchú inštaláciu do rôznych mechanických zostáv.

Hlavica má vnútorný priemer 15 mm a vonkajší priemer 41 mm, pričom jej šírka je 12 mm. Celková dĺžka hlavice je 83 mm, s minimálnou dĺžkou l3 21 mm a dĺžkou l5 14 mm. Dĺžka l7 je 19 mm, čo poskytuje dostatočný priestor pre montáž a manipuláciu. Výška h1 je 61 mm, čo zabezpečuje stabilitu a pevnosť pri použití.

Kĺbová hlavica je vyrobená z ocele, čo zaručuje vysokú pevnosť a odolnosť voči mechanickému opotrebovaniu. Ložisko je tiež z ocele, čo prispieva k celkovej robustnosti a spoľahlivosti komponentu. Profil diery je valcový, čo je štandardné riešenie pre tento typ aplikácií.

Hlavica umožňuje uhlové vychýlenie do 8°, čo je vhodné pre aplikácie vyžadujúce flexibilitu v pohybe. Komponent je vybavený mazacím otvorom, čo umožňuje pravidelnú údržbu a predlžuje životnosť ložiska. Je dôležité poznamenať, že hlavica nemá tesnenie, čo znamená, že je potrebné pravidelné mazanie a údržba, aby sa predišlo poškodeniu v dôsledku kontaminácie.

Celková hmotnosť kĺbovej hlavice je 0,18 kg, čo je optimálne pre aplikácie, kde je dôležitá nízka hmotnosť pri zachovaní vysokej pevnosti. Tento komponent je ideálny pre použitie v rôznych priemyselných odvetviach, kde je potrebná spoľahlivá a odolná kĺbová spojka.
