SKF SI 12 E kĺbová hlavica

Podrobný popis

Kĺbová hlavica SKF SI 12 E je vysoko presný komponent určený pre aplikácie, kde je potrebné prenášať pohyb medzi dvoma časťami mechanizmu s možnosťou rotačného a uhlového pohybu. Táto hlavica je vybavená vnútorným pravým metrickým závitom M12, čo umožňuje jednoduchú integráciu do rôznych mechanických systémov.

Hlavica je vyrobená z ocele, pričom ložisko je taktiež z ocele, čo zaručuje vysokú pevnosť a odolnosť voči opotrebeniu. Konštrukcia bez mazacej drážky a bez tesnenia znamená, že tento komponent vyžaduje pravidelnú údržbu na zabezpečenie optimálnej funkčnosti. Hlavica nemá mazací otvor, čo zjednodušuje jej dizajn, ale zároveň vyžaduje externé mazanie.

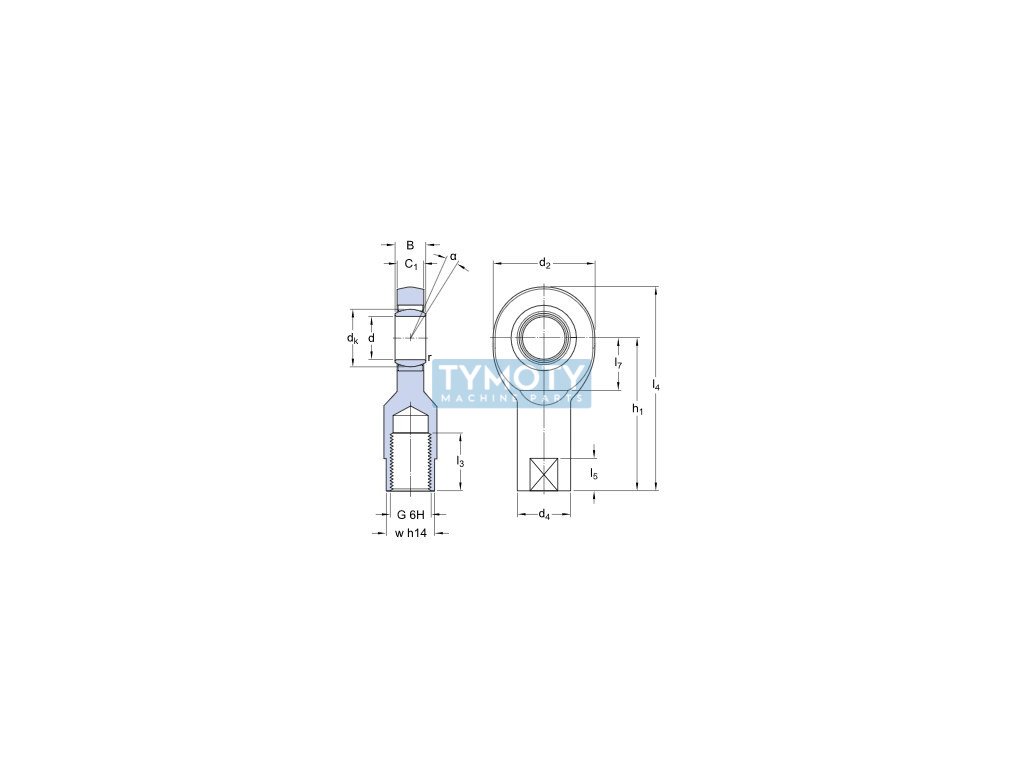

Rozmery kĺbovej hlavice sú presne definované: priemer d je 12 mm, vonkajší priemer D je 35 mm a šírka B je 10 mm. Celková dĺžka hlavice je 69 mm, pričom výška h1 je 50 mm. Ďalšie dôležité rozmery zahŕňajú priemer d2 a d4, ktoré sú 35 mm a 19 mm, a šírku C1, ktorá je 8,5 mm. Polomer r je 0,3 mm, čo umožňuje hladký pohyb v rámci povoleného uhla 10°.

Hmotnosť komponentu je 0,11 kg, čo je výhodné pre aplikácie, kde je dôležitá nízka hmotnosť. Profil diery je valcový, čo zaručuje presné uchytenie a stabilitu v mechanizme. Kĺbová hlavica SKF SI 12 E je ideálna pre použitie v priemyselných aplikáciách, kde je potrebná spoľahlivosť a presnosť v prenose pohybu.
