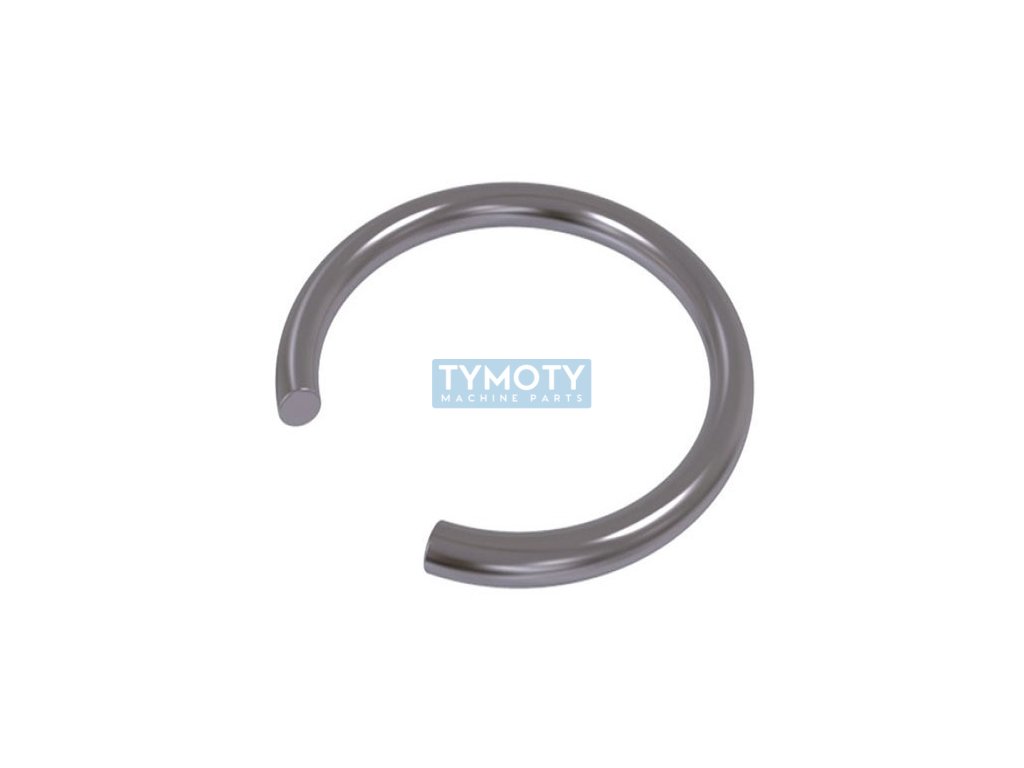

Poistný krúžok drôtený do diery DIN 7993B 30 mm

Podrobný popis

Poistný krúžok drôtený do diery podľa normy DIN 7993B s priemerom 30 mm je konštruovaný na ľahké axiálne zaistenie komponentov vnútri otvorov. Tento komponent je vyrobený z pružinovej ocele, ktorá poskytuje potrebnú pružnosť a odolnosť voči deformáciám, avšak bez povrchovej úpravy, čo je dôležité zvážiť pri aplikáciách vystavených korozívnym podmienkam.

Krúžok má kruhový profil s priemerom drôtu d3 2 mm, čo umožňuje jeho použitie v obmedzených montážnych priestoroch, kde je potrebné minimalizovať rozmery komponentov. Priemer otvoru d je 30 mm, pričom vonkajší priemer d1 je 32 mm a maximálny rozmer d2 dosahuje 32,3 mm. Šírka krúžku e je 10 mm a polomer r je 1,1 mm, čo zabezpečuje optimálne rozloženie napätia pri zaťažení.

Tento typ poistného krúžku je vhodný pre menej náročné aplikácie, kde nie sú kladené vysoké požiadavky na zaťaženie alebo odolnosť voči vonkajším vplyvom. Norma ČSN 022925 je ekvivalentom normy DIN 7993B, čo zaručuje kompatibilitu a štandardizáciu v rámci európskych technických noriem.

Vzhľadom na svoje konštrukčné vlastnosti je tento drôtený krúžok ideálny pre aplikácie, kde je potrebné zabezpečiť spoľahlivé a jednoduché zaistenie komponentov v otvoroch s minimálnymi nárokmi na priestor a montážne operácie.
