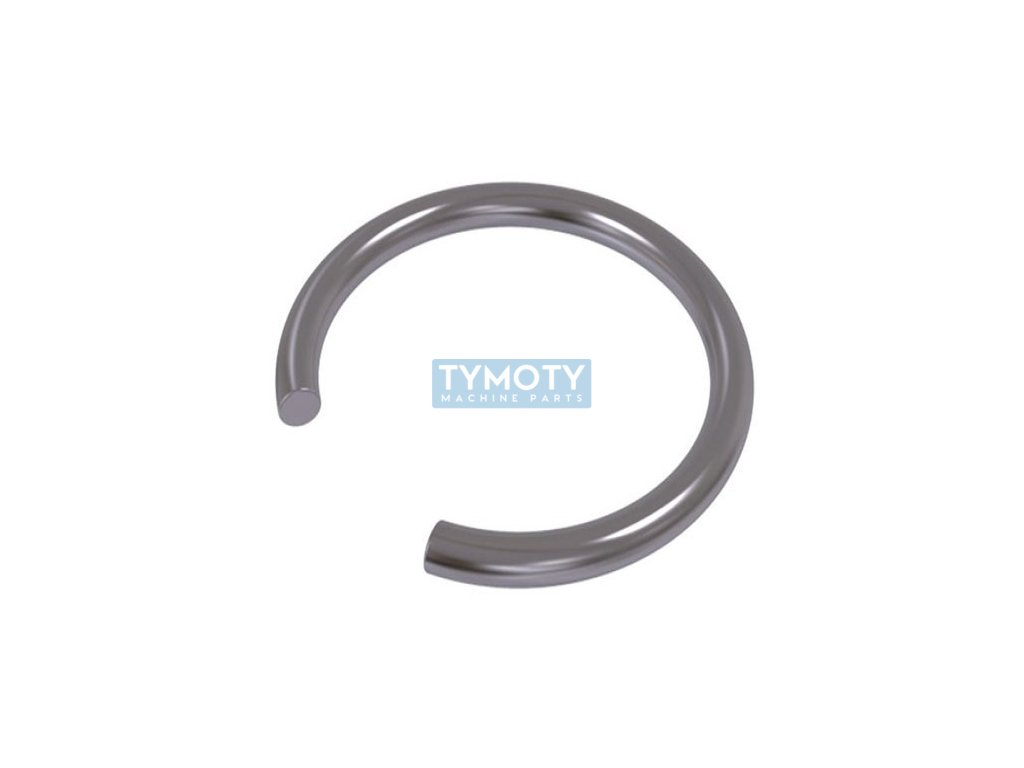

Inel de reținere sârmă pentru orificiu DIN 7993B 7 mm

Descriere detaliată a produsului

Inelul de reținere bobinat DIN 7993B cu diametrul de 7 mm este special conceput pentru aplicații care necesită o blocare axială ușoară în interiorul găurii. Această componentă este ideală pentru aplicații mai puțin solicitante, unde spațiul de montare este limitat. Este fabricat din oțel pentru arcuri, care oferă flexibilitatea și rezistența necesare, dar fără tratament suplimentar de suprafață, aspect important de luat în considerare în aplicațiile expuse la medii corozive.

Parametrii geometrici ai acestui inel includ un diametru de d 7 mm, care este dimensiunea de bază pentru găurii în care este instalat inelul. Diametrul d1 este de 7,8 mm, iar diametrul d2 este de 7,9 mm, ceea ce asigură o ușoară expansiune pentru o fixare sigură în gaură. Diametrul sârmei, desemnat ca d3, este de 0,8 mm, ceea ce asigură o rezistență suficientă, menținând în același timp flexibilitatea. Raza r este de 0,5 mm, ceea ce contribuie la distribuția optimă a tensiunii în materialul sub sarcină. Lățimea inelului elastic este de 4 mm, ceea ce este important pentru o așezare și o funcționare corectă în aplicație.

Standardul DIN 7993B și standardul echivalent ČSN 022925 definesc cerințe precise de proiectare și materiale pentru acest tip de inel elastic, asigurându-i fiabilitatea și consecvența în aplicațiile industriale. Acest inel de sârmă este potrivit pentru utilizarea în diverse ansambluri mecanice unde componentele trebuie fixate împotriva deplasării axiale în interiorul unui orificiu.
