Cap articulat SKF SI 20 C

Descriere detaliată a produsului

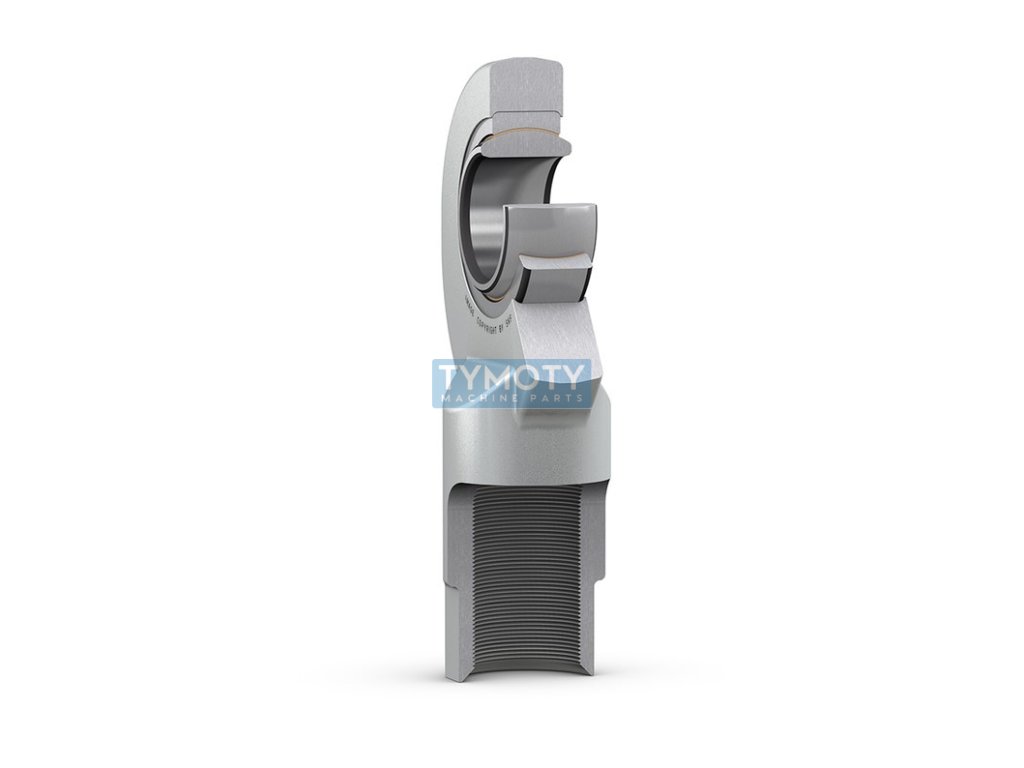

Capătul de tijă SKF SI 20 C este o componentă de înaltă calitate concepută pentru aplicații în care este necesară transmiterea mișcării între două părți ale mecanismului cu posibilitatea de deviere unghiulară. Acest tip de cap de tijă este echipat cu un filet interior drept M20x1.5, care permite o instalare ușoară în echipamentul relevant.

Capătul de tijă are un diametru d 20 mm și un diametru exterior D 54 mm, ceea ce asigură o rezistență și o stabilitate suficiente la transferul sarcinilor. Lățimea B este de 16 mm, ceea ce este important pentru determinarea profilului general și compatibilitatea cu alte componente. Lungimea l4 este de 106 mm, în timp ce lungimea minimă l3 este de 30 mm, ceea ce oferă flexibilitate în instalare și reglare.

Compoziția materialului este o combinație de oțel și compozit PTFE. Oțelul oferă o rezistență ridicată și rezistență la uzură mecanică, în timp ce compozitul PTFE (politetrafluoroetilenă) asigură un coeficient de frecare scăzut și proprietăți bune de alunecare, ceea ce este ideal pentru aplicații cu un număr mare de cicluri sau în care întreținerea trebuie redusă la minimum.

Profilul găurii este cilindric, aceasta fiind o formă standard pentru acest tip de componentă, permițând integrarea ușoară în diverse sisteme mecanice. Diametrul dk este de 29 mm, iar diametrul d4 este de 28 mm, acestea fiind dimensiuni cheie pentru o așezare corectă în aplicație. Lățimea C1 este de 13,5 mm, iar înălțimea h1 este de 77 mm, acestea fiind alte dimensiuni importante pentru calcule inginerești precise și proiectare structurală.

SKF, în calitate de producător renumit, garantează o calitate și fiabilitate ridicată a produselor sale, ceea ce face ca capătul de bară SI 20 C să fie o alegere ideală pentru diverse aplicații industriale, inclusiv inginerie mecanică, industria auto și alte domenii în care este necesară o transmitere a mișcării fiabilă și precisă.
