Cap articulat SKF SI 12 E

Descriere detaliată a produsului

Capătul de bară SKF SI 12 E este o componentă de înaltă precizie concepută pentru aplicații în care mișcarea trebuie transmisă între două părți ale unui mecanism cu posibilitatea de mișcare rotativă și unghiulară. Acest cap este echipat cu un filet metric intern M12 pe dreapta, care permite o integrare ușoară în diverse sisteme mecanice.

Capatul este fabricat din oțel, în timp ce rulmentul este, de asemenea, fabricat din oțel, ceea ce garantează o rezistență ridicată și rezistență la uzură. Designul fără canelură de lubrifiere și fără etanșare înseamnă că această componentă necesită o întreținere regulată pentru a asigura o funcționalitate optimă. Capatul nu are un orificiu de lubrifiere, ceea ce simplifică designul său, dar în același timp necesită lubrifiere externă.

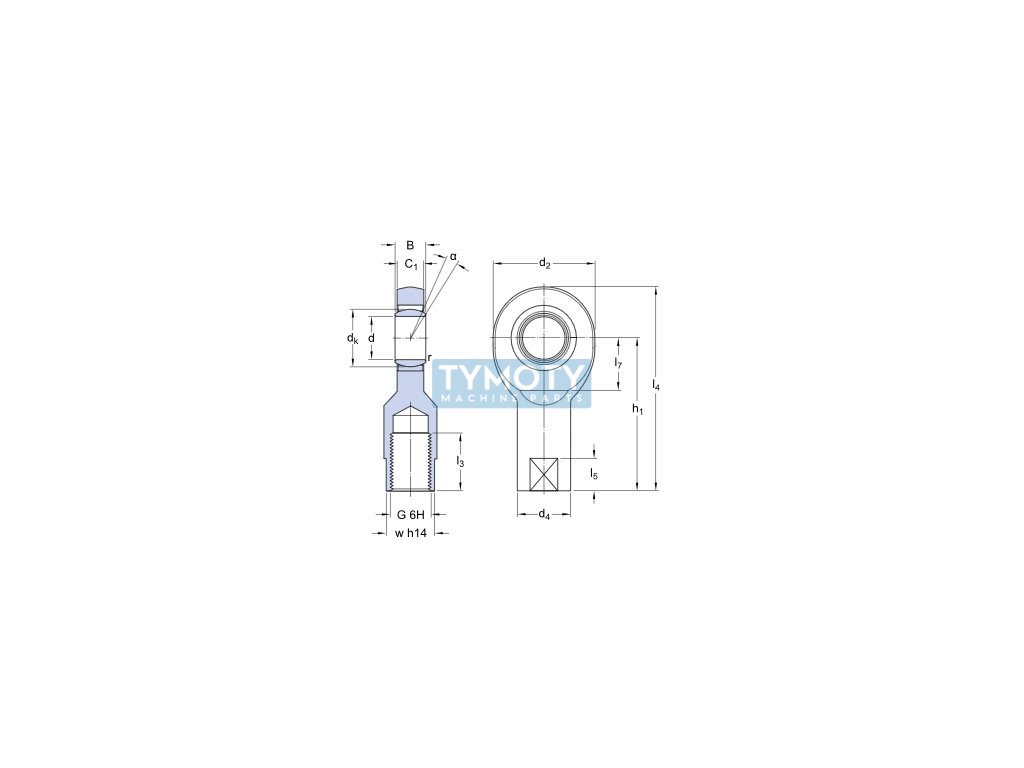

Dimensiunile capului de bară sunt definite precis: diametrul d este de 12 mm, diametrul exterior D este de 35 mm, iar lățimea B este de 10 mm. Lungimea totală a capului este de 69 mm, în timp ce înălțimea h1 este de 50 mm. Alte dimensiuni importante includ diametrele d2 și d4, care sunt de 35 mm și 19 mm, și lățimea C1, care este de 8,5 mm. Raza r este de 0,3 mm, ceea ce permite o mișcare lină în unghiul permis de 10°.

Greutatea componentei este de 0,11 kg, ceea ce este avantajos pentru aplicațiile în care greutatea redusă este importantă. Profilul găurii este cilindric, ceea ce asigură o potrivire precisă și stabilitate în mecanism. Capătul de bară SKF SI 12 E este ideal pentru utilizarea în aplicații industriale unde sunt necesare fiabilitate și precizie în transmiterea mișcării.
