Sworzeń z łbem DIN 1444B 16x40x34x4 ocynkowany

Opis szczegółowy produktu

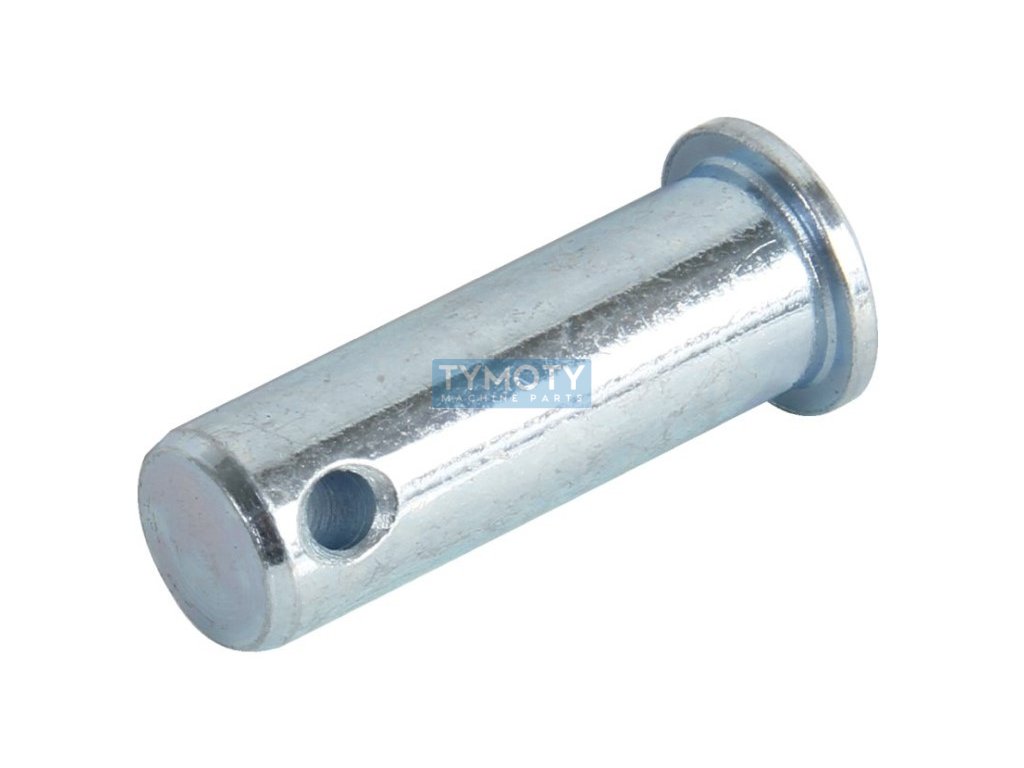

Kołek z łbem zgodny z normą DIN 1444B jest elementem mechanicznym przeznaczonym do stosowania w różnych zastosowaniach inżynieryjnych, gdzie wymagane jest niezawodne połączenie z możliwością szybkiego demontażu. Ten konkretny kołek ma średnicę d1 równą 16 mm i jest wykonany ze stali pokrytej białym cynkiem, co zwiększa jego odporność na korozję i wydłuża jego żywotność w trudnych warunkach pracy.

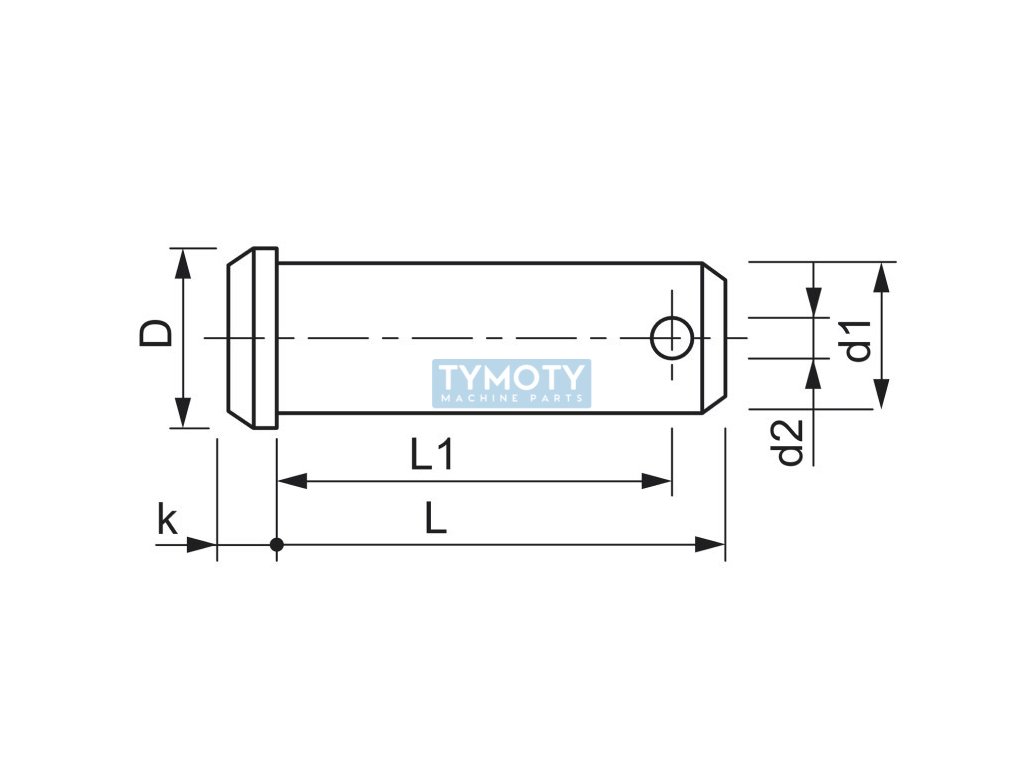

Kołek został zaprojektowany z łbem o średnicy D wynoszącej 25 mm i wysokości k wynoszącej 4,5 mm. Łeb służy do zapewnienia stabilnego dopasowania i zapobiegania przedostawaniu się kołka przez otwór. Długość kołka L wynosi 40 mm, a efektywna długość L1, która jest przeznaczona do włożenia w połączenie, wynosi 34 mm. Na końcu kołka znajduje się otwór o średnicy d2 wynoszącej 4 mm, który jest przeznaczony do włożenia zawleczki. Ta zawleczka zapewnia, że sworzeń pozostaje na swoim miejscu nawet pod wpływem drgań lub innych obciążeń dynamicznych.

Sworzeń jest produkowany zgodnie z normami ISO 2341 i ČSN 022211, co gwarantuje jego kompatybilność i niezawodność w zastosowaniach międzynarodowych. Tolerancja średnicy sworznia jest określona w polu h11, co oznacza, że średnica sworznia jest precyzyjnie kontrolowana i umożliwia precyzyjne osadzenie w otworze. Ten typ sworznia jest często stosowany w połączeniach wymagających częstego demontażu i ponownego montażu, takich jak połączenia przegubowe lub mechanizmy z częściami ruchomymi.
