Głowica przegubowa SKF SI 15 ES

Opis szczegółowy produktu

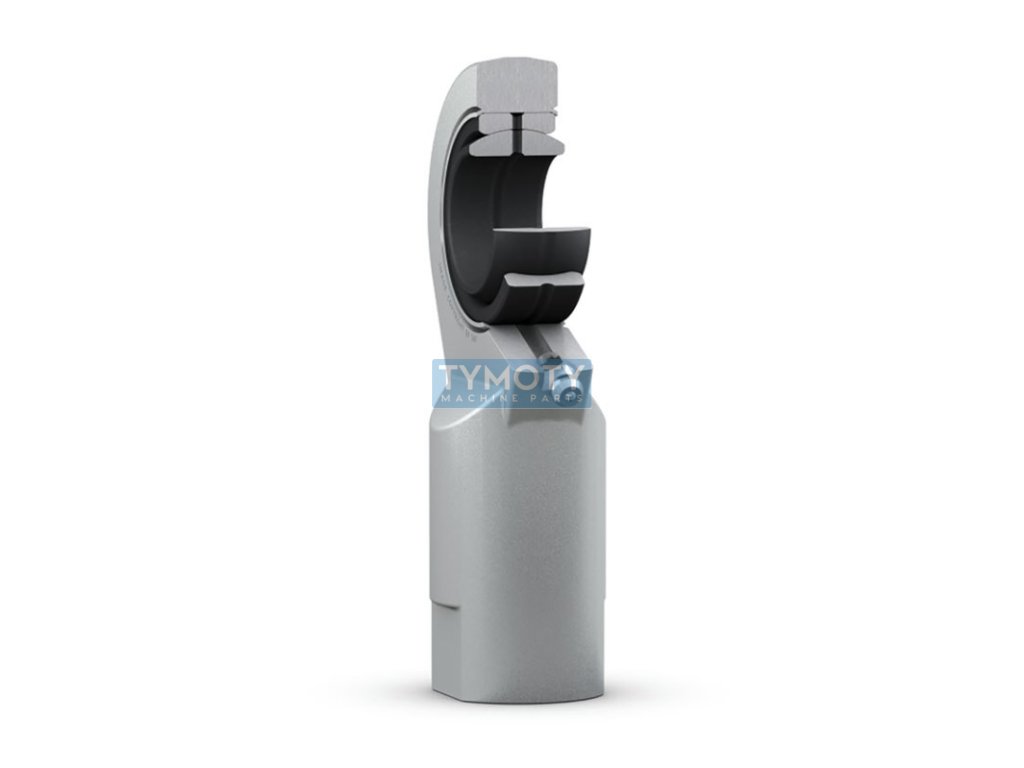

Głowica przegubowa SKF SI 15 ES to precyzyjny element mechaniczny przeznaczony do zastosowań, w których ruch musi być przenoszony między dwoma elementami z możliwością ugięcia kątowego. Ten typ głowicy przegubowej jest wyposażony w wewnętrzny, prawy gwint metryczny M14, który umożliwia łatwy montaż w różnych zespołach mechanicznych.

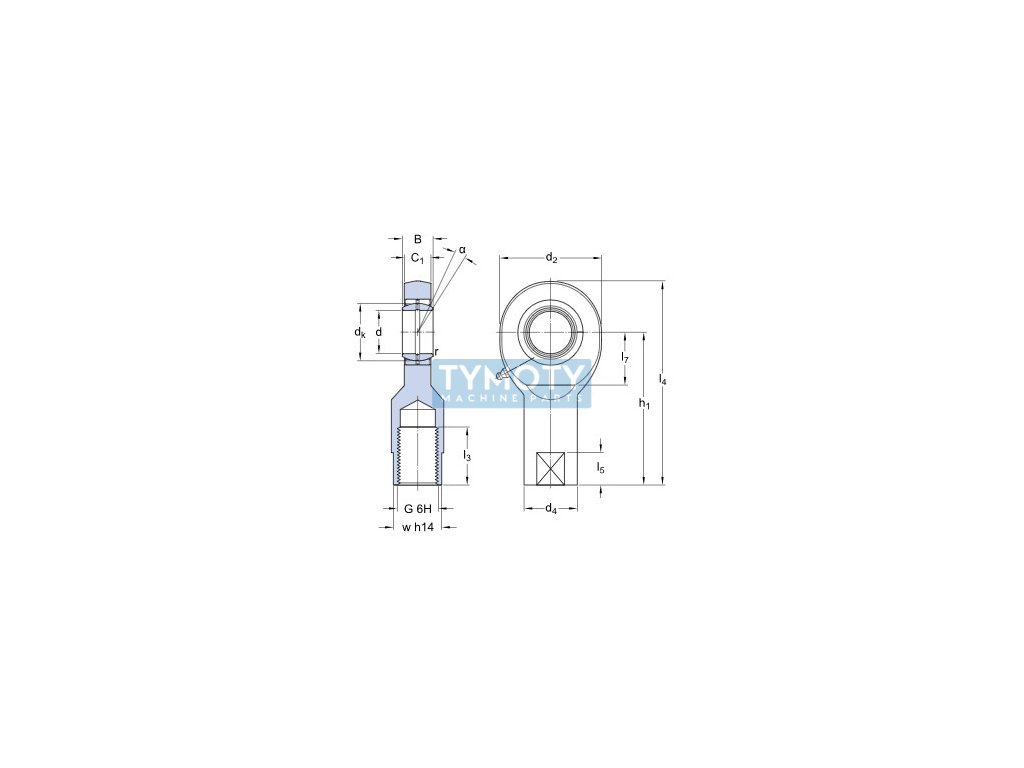

Głowica ma średnicę wewnętrzną 15 mm i średnicę zewnętrzną 41 mm, a jej szerokość wynosi 12 mm. Całkowita długość głowicy wynosi 83 mm, przy minimalnej długości l3 wynoszącej 21 mm i długości l5 wynoszącej 14 mm. Długość l7 wynosi 19 mm, co zapewnia wystarczającą przestrzeń do montażu i obsługi. Wysokość h1 wynosi 61 mm, co zapewnia stabilność i wytrzymałość podczas użytkowania.

Głowica przegubowa jest wykonana ze stali, co gwarantuje wysoką wytrzymałość i odporność na zużycie mechaniczne. Łożysko również jest wykonane ze stali, co przyczynia się do ogólnej wytrzymałości i niezawodności elementu. Profil otworu jest cylindryczny, co jest standardowym rozwiązaniem dla tego typu zastosowań.

Głowica umożliwia odchylenie kątowe do 8°, co jest odpowiednie dla zastosowań wymagających elastyczności ruchu. Element jest wyposażony w otwór smarowy, który umożliwia regularną konserwację i wydłuża żywotność łożyska. Należy pamiętać, że głowica nie posiada uszczelki, co oznacza, że regularne smarowanie i konserwacja są wymagane, aby zapobiec uszkodzeniom spowodowanym zanieczyszczeniem.

Całkowita masa głowicy przegubu wynosi 0,18 kg, co jest optymalne w zastosowaniach, w których ważna jest niska masa przy jednoczesnym zachowaniu wysokiej wytrzymałości. Ten element idealnie nadaje się do stosowania w różnych gałęziach przemysłu, gdzie wymagane jest niezawodne i trwałe połączenie.
