Głowica przegubowa SKF SI 12 E

Opis szczegółowy produktu

Głowica przegubowa SKF SI 12 E to precyzyjny element przeznaczony do zastosowań, w których ruch musi być przenoszony między dwiema częściami mechanizmu z możliwością ruchu obrotowego i kątowego. Głowica ta jest wyposażona w wewnętrzny metryczny gwint M12 prawoskrętny, co umożliwia łatwą integrację z różnymi systemami mechanicznymi.

Głowica jest wykonana ze stali, podobnie jak łożysko, co gwarantuje wysoką wytrzymałość i odporność na zużycie. Konstrukcja bez rowka smarowego i bez uszczelnienia oznacza, że element ten wymaga regularnej konserwacji w celu zapewnienia optymalnej funkcjonalności. Głowica nie posiada otworu smarowego, co upraszcza jej konstrukcję, ale jednocześnie wymaga zewnętrznego smarowania.

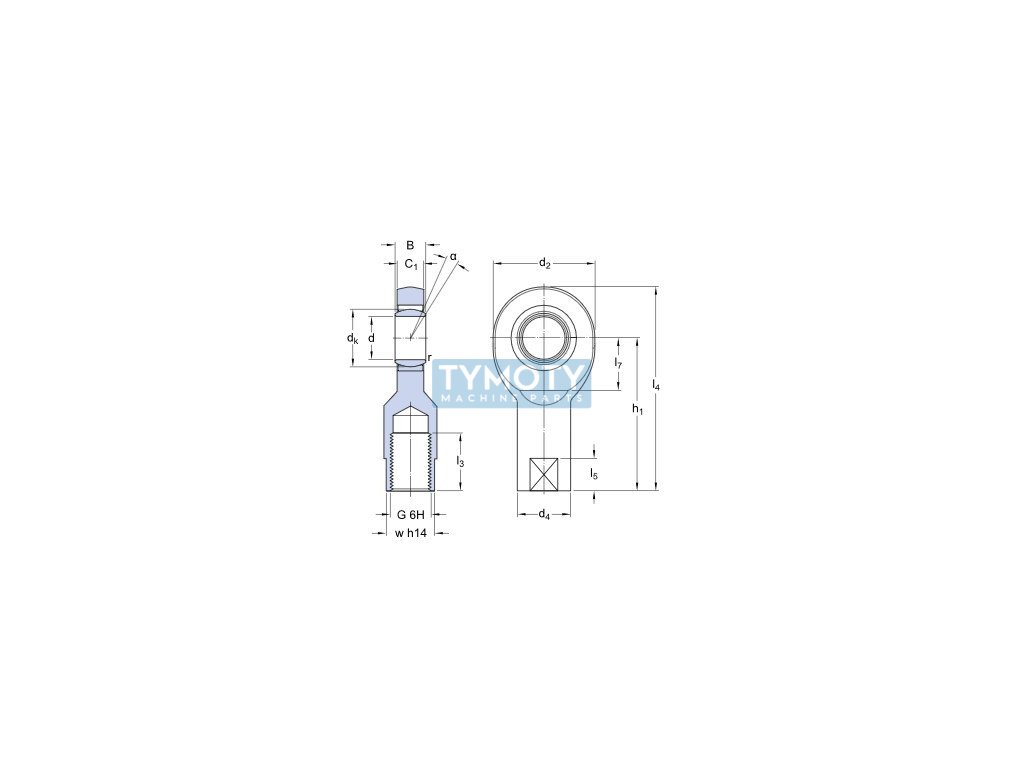

Wymiary głowicy przegubowej są precyzyjnie określone: średnica d wynosi 12 mm, średnica zewnętrzna D wynosi 35 mm, a szerokość B wynosi 10 mm. Całkowita długość głowicy wynosi 69 mm, a wysokość h1 wynosi 50 mm. Inne ważne wymiary to średnice d2 i d4, wynoszące odpowiednio 35 mm i 19 mm, oraz szerokość C1 wynosząca 8,5 mm. Promień r wynosi 0,3 mm, co umożliwia płynny ruch w zakresie dopuszczalnego kąta 10°.

Masa elementu wynosi 0,11 kg, co jest korzystne w zastosowaniach, w których ważna jest niska masa. Profil otworu jest cylindryczny, co zapewnia precyzyjne dopasowanie i stabilność w mechanizmie. Końcówka przegubowa SKF SI 12 E idealnie nadaje się do zastosowań przemysłowych, gdzie wymagana jest niezawodność i precyzja przenoszenia ruchu.
