Drutowy pierścień ustalający do otworu DIN 7993B 7 mm

Opis szczegółowy produktu

Pierścień ustalający z nawijanym drutem DIN 7993B o średnicy 7 mm został zaprojektowany specjalnie do zastosowań wymagających lekkiego blokowania osiowego w otworze. Ten element idealnie nadaje się do mniej wymagających zastosowań, w których przestrzeń montażowa jest ograniczona. Wykonany jest ze stali sprężynowej, co zapewnia niezbędną elastyczność i wytrzymałość, ale bez dodatkowej obróbki powierzchni, co jest ważne w zastosowaniach narażonych na działanie środowiska korozyjnego.

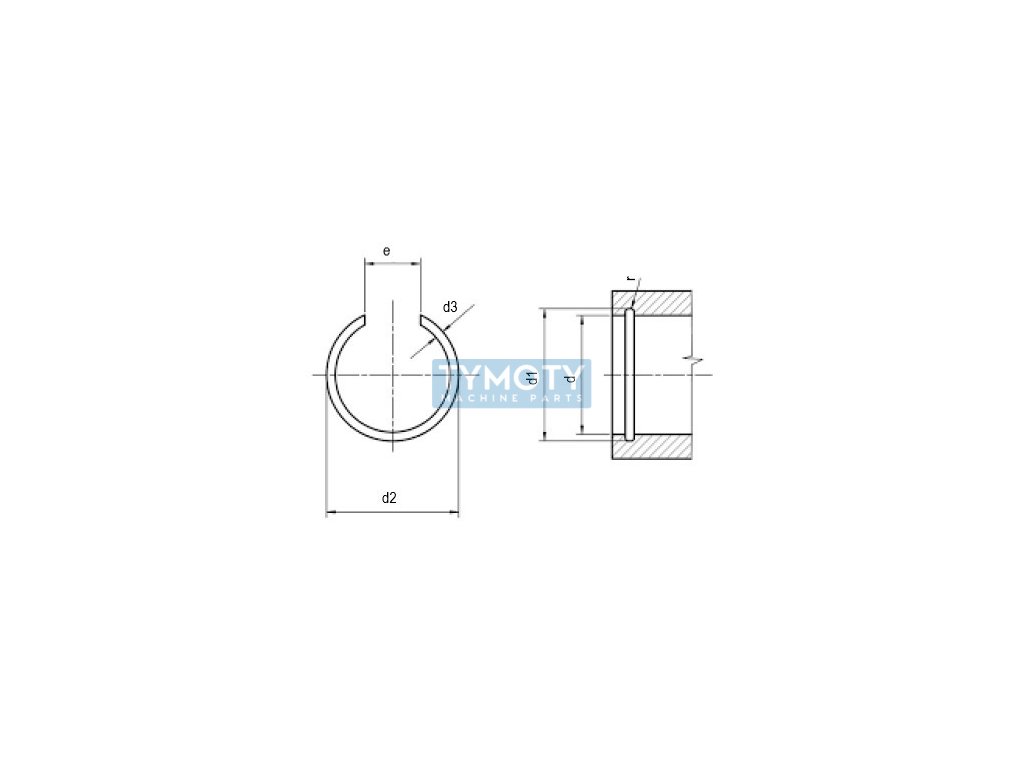

Parametry geometryczne tego pierścienia obejmują średnicę d 7 mm, która jest podstawowym wymiarem otworu, w którym pierścień jest instalowany. Średnica d1 wynosi 7,8 mm, a średnica d2 7,9 mm, co zapewnia lekkie rozszerzenie dla bezpiecznego dopasowania w otworze. Średnica drutu, oznaczona jako d3, wynosi 0,8 mm, co zapewnia wystarczającą wytrzymałość przy zachowaniu elastyczności. Promień r wynosi 0,5 mm, co przyczynia się do optymalnego rozkładu naprężeń w materiale pod obciążeniem. Szerokość pierścienia osadczego wynosi 4 mm, co jest istotne dla prawidłowego osadzenia i funkcjonowania w danym zastosowaniu.

Norma DIN 7993B i równoważna norma ČSN 022925 określają precyzyjne wymagania konstrukcyjne i materiałowe dla tego typu pierścieni osadczych, zapewniając ich niezawodność i powtarzalność w zastosowaniach przemysłowych. Ten pierścień druciany nadaje się do stosowania w różnych zespołach mechanicznych, w których elementy muszą być zabezpieczone przed przesunięciem osiowym w otworze.
