SKF SI 12 E csuklós fej

Termék részletes leírása

Az SKF SI 12 E hajtókarfej egy nagy pontosságú alkatrész, amelyet olyan alkalmazásokhoz terveztek, ahol mozgást kell továbbítani egy mechanizmus két része között, forgó és szögelmozdulás lehetőségével. Ez a fej belső metrikus M12 jobbmenettel van ellátva, amely lehetővé teszi a könnyű integrációt különféle mechanikus rendszerekbe.

A fej acélból készült, míg a csapágy szintén acélból készült, ami nagy szilárdságot és kopásállóságot garantál. A kenőhorony és tömítés nélküli kialakítás azt jelenti, hogy ez az alkatrész rendszeres karbantartást igényel az optimális működés biztosítása érdekében. A fejnek nincs kenőfurata, ami leegyszerűsíti a kialakítását, ugyanakkor külső kenést igényel.

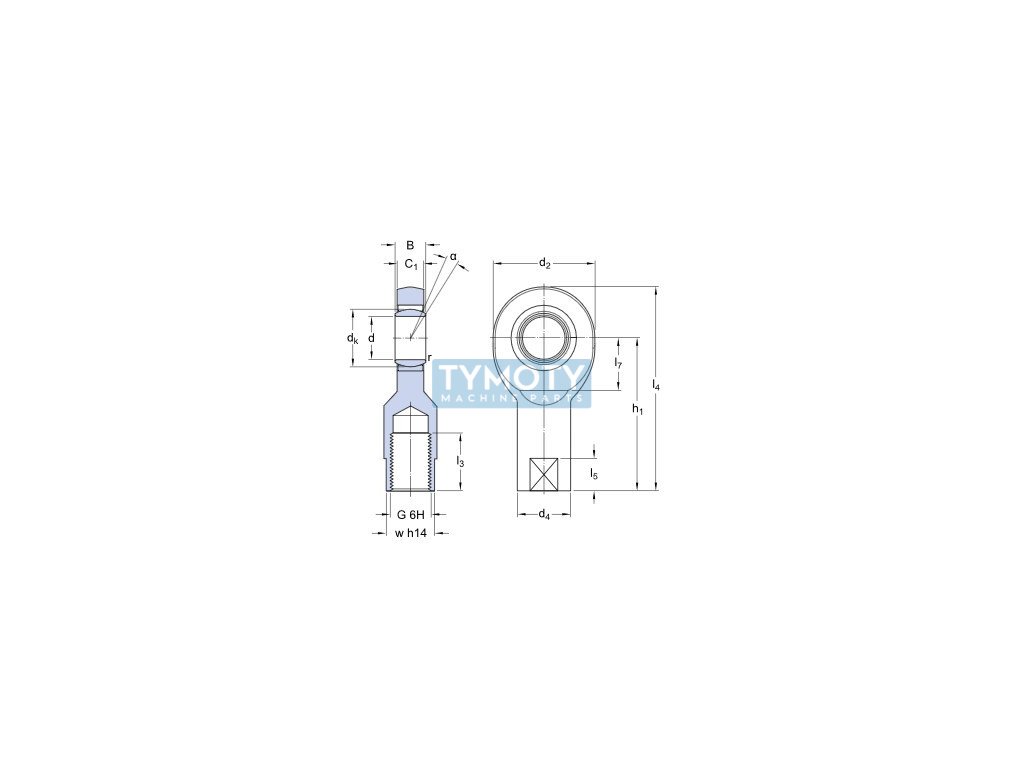

A hajtókarfej méretei pontosan meghatározottak: a d átmérő 12 mm, a D külső átmérő 35 mm, a B szélesség pedig 10 mm. A fej teljes hossza 69 mm, míg a h1 magasság 50 mm. További fontos méretek a d2 és d4 átmérők, amelyek 35 mm és 19 mm, valamint a C1 szélesség, amely 8,5 mm. Az r sugár 0,3 mm, ami sima mozgást tesz lehetővé a megengedett 10°-os szögön belül.

Az alkatrész súlya 0,11 kg, ami előnyös azoknál az alkalmazásoknál, ahol a kis súly fontos. A furatprofil hengeres, ami pontos illeszkedést és stabilitást biztosít a mechanizmusban. Az SKF SI 12 E rúdvég ideális ipari alkalmazásokhoz, ahol a mozgásátvitel megbízhatósága és pontossága szükséges.
