Huzalrögzítő gyűrű DIN 7993B 30 mm-es furathoz

Termék részletes leírása

DIN 7993B szabvány szerinti, 30 mm átmérőjű furatban lévő huzalrögzítő gyűrű az alkatrészek furatokban lévő könnyű axiális rögzítésére szolgál. Ez az alkatrész rugóacélból készült, amely biztosítja a szükséges rugalmasságot és deformációállóságot, de felületkezelés nélkül, ami fontos szempont a korrozív körülményeknek kitett alkalmazásoknál.

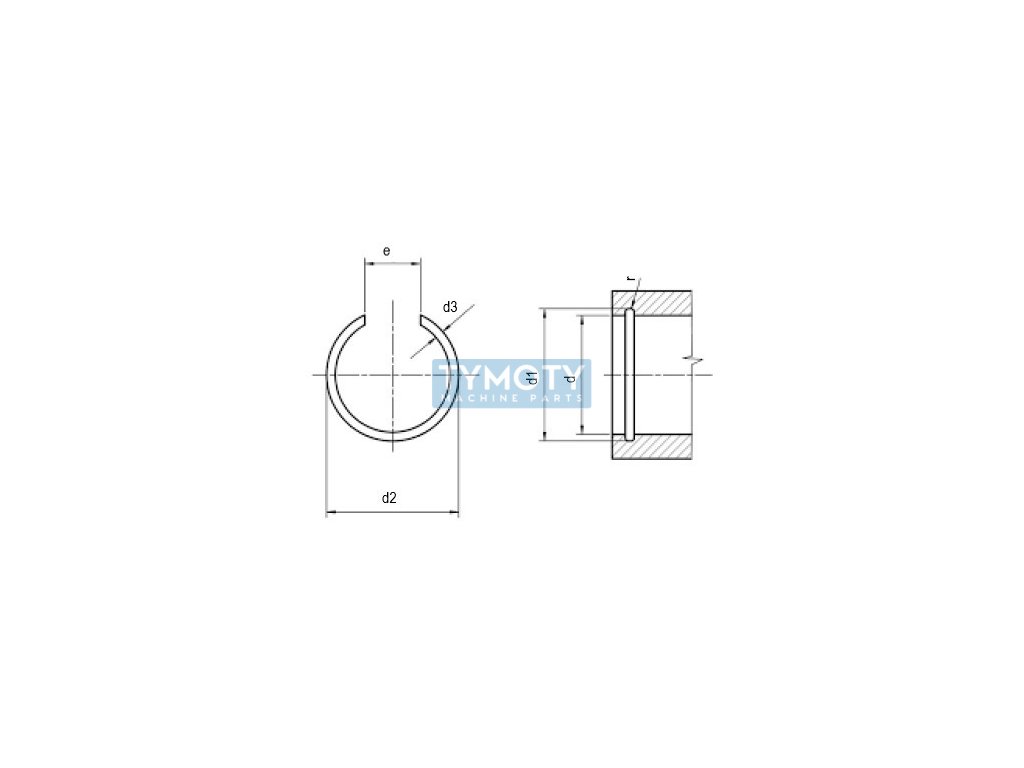

A gyűrű kör alakú profillal és 2 mm-es d3 huzalátmérővel rendelkezik, ami lehetővé teszi korlátozott beépítési helyeken való használatát, ahol minimalizálni kell az alkatrészek méreteit. A furat átmérője d 30 mm, míg a külső átmérő d1 32 mm, a maximális méret d2 pedig eléri a 32,3 mm-t. A gyűrű szélessége e 10 mm, a sugár r pedig 1,1 mm, ami optimális feszültségeloszlást biztosít terhelés alatt.

Ez a típusú biztosítógyűrű kevésbé igényes alkalmazásokhoz alkalmas, ahol nem támasztanak magas követelményeket a terheléssel vagy a külső hatásokkal szembeni ellenállással szemben. A ČSN 022925 szabvány egyenértékű a DIN 7993B szabvánnyal, amely garantálja a kompatibilitást és a szabványosítást az európai műszaki szabványok keretében.

Kialakítási jellemzőinek köszönhetően ez a drótgyűrű ideális olyan alkalmazásokhoz, ahol minimális helyigény és szerelési műveletek mellett biztosítani kell az alkatrészek megbízható és egyszerű rögzítését a furatokban.
