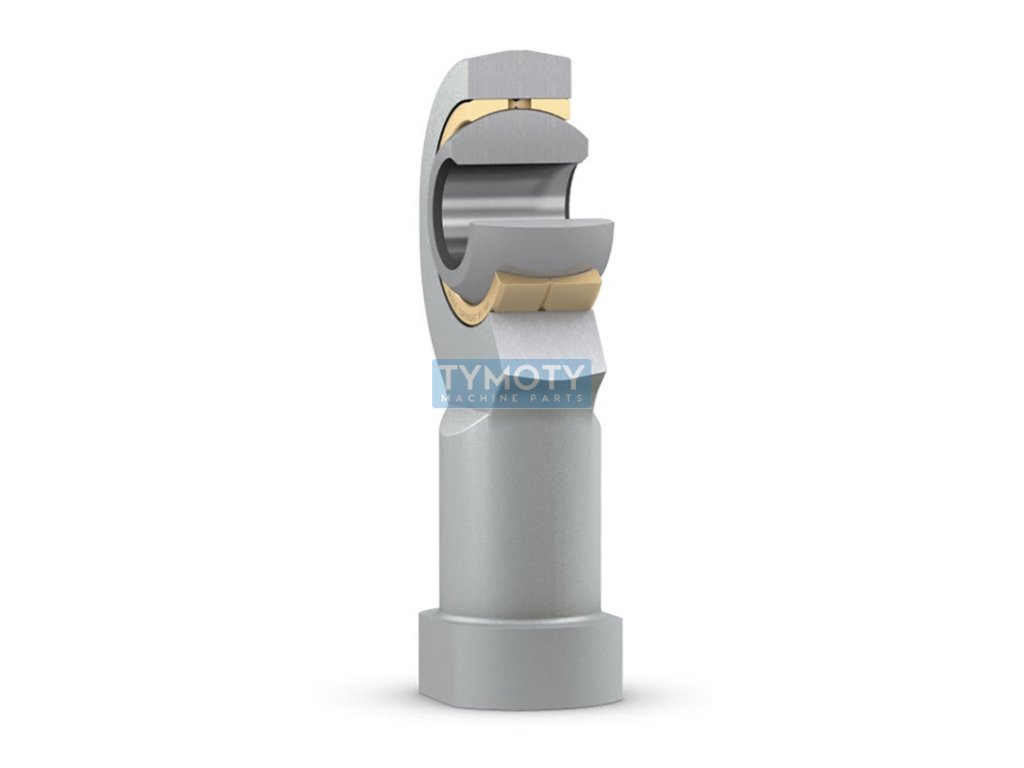

SKF SILKAC 30 M Gelenkkopf

Detaillierte Produktbeschreibung

SKF SILKAC 30 M ist ein Gelenkkopf für Anwendungen, die eine zuverlässige und präzise Kraftübertragung in mechanischen Systemen erfordern. Der Kopf ist mit einem metrischen Innengewinde M30x2 (links) ausgestattet, wodurch er sich problemlos in Systeme mit kompatiblen Gewindeanschlüssen integrieren lässt.

Der Kopf besteht aus einem Lager aus Stahl und Bronze, das eine optimale Kombination aus Festigkeit und Verschleißfestigkeit bietet. Der Stahlanteil sorgt für hohe Festigkeit und Stabilität, während die Bronzekomponenten die Reibung reduzieren und die Gleiteigenschaften verbessern. Diese Konstruktion erfordert regelmäßige Wartung, die für die langfristige Funktionalität und Zuverlässigkeit wichtig ist.

Die Abmessungen des Kopfes sind genau definiert: Durchmesser d beträgt 30 mm, Durchmesser D und d2 jeweils 71 mm, Breite B 37 mm und Gesamtlänge l4 146 mm. Weitere wichtige Abmessungen sind eine Länge von l3 von mindestens 45 mm, l5 von 15 mm und l7 von 35 mm. Der Radius r beträgt 0,3 mm, was zum präzisen Sitz und zur Bewegung des Lagers beiträgt. Der Durchmesser d3 beträgt 40 mm, d4 52 mm und der Durchmesser dk 50,8 mm. Die Breite C1 beträgt 27 mm und die Höhe h1 110 mm.

Der Kopf ist mit einer Schmierbohrung ausgestattet, die eine einfache Schmierung ermöglicht und so die Lebensdauer der Komponente verlängert. Der Bewegungswinkel beträgt 17° und bietet ausreichend Flexibilität für verschiedene Anwendungen. Das Gesamtgewicht des Kopfes beträgt 1,15 kg und eignet sich daher für Anwendungen, bei denen die Kontrolle des Komponentengewichts wichtig ist.

SKF SILKAC 30 M ist die ideale Lösung für industrielle Anwendungen, bei denen hohe Präzision und Zuverlässigkeit bei der Kraftübertragung erforderlich sind. Seine Konstruktion und Materialauswahl garantieren eine lange Lebensdauer und einen effizienten Betrieb unter anspruchsvollen Bedingungen.
