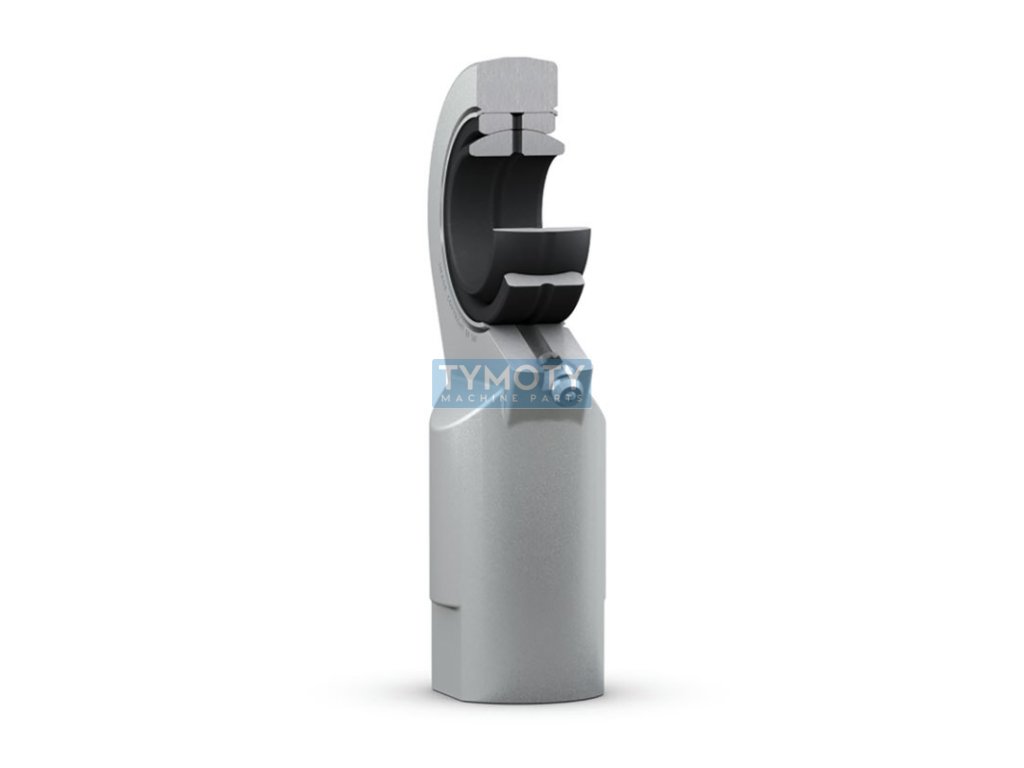

SKF SI 25 ES Gelenkkopf

Detaillierte Produktbeschreibung

SKF SI 25 ES ist ein Gelenkkopf für Anwendungen, die hohe Präzision und Zuverlässigkeit erfordern. Dieses Bauteil gehört zu einer Lagerreihe mit einem Innengewinde M24x2 (rechts), wodurch es sich problemlos in verschiedene mechanische Baugruppen integrieren lässt. Der Kopf besteht aus Stahl, was hohe Festigkeit und Verschleißfestigkeit garantiert.

Die Hauptabmessungen dieses Gelenkkopfes sind ein Innendurchmesser von 25 mm, ein Außendurchmesser von 65 mm und eine Breite von 20 mm. Die Gesamtlänge des Bauteils beträgt 128 mm, mit einer Mindestlänge l3 von 36 mm und einer Länge l7 von 30 mm. Der Durchmesser d4 beträgt 35 mm und der Durchmesser dk 35,5 mm. Die Höhe h1 beträgt 94 mm und bietet ausreichend Stabilität und Halt bei Anwendungen mit hoher Tragfähigkeit.

SKF SI 25 ES ist dichtungslos und eignet sich daher für Anwendungen, bei denen kein Schutz vor Staub oder Feuchtigkeit erforderlich ist. Das Bauteil ist mit einer Schmierbohrung ausgestattet, die eine regelmäßige Wartung ermöglicht und die Lebensdauer des Kopfes verlängert. Dieses Gelenkkopfstück ist wartungspflichtig, was bei der Planung von Wartungsintervallen zu berücksichtigen ist.

Das Gewicht des Bauteils beträgt 0,65 kg, was angesichts der robusten Konstruktion relativ gering ist. SKF SI 25 ES eignet sich ideal für industrielle Anwendungen, bei denen präzise Bewegungssteuerung und hohe Zuverlässigkeit erforderlich sind. Es eignet sich für Mechanismen, die regelmäßig gewartet werden müssen und bei denen der Zugang zu Schmierstellen gewährleistet ist.
