SKF SI 15 ES Gelenkkopf

Detaillierte Produktbeschreibung

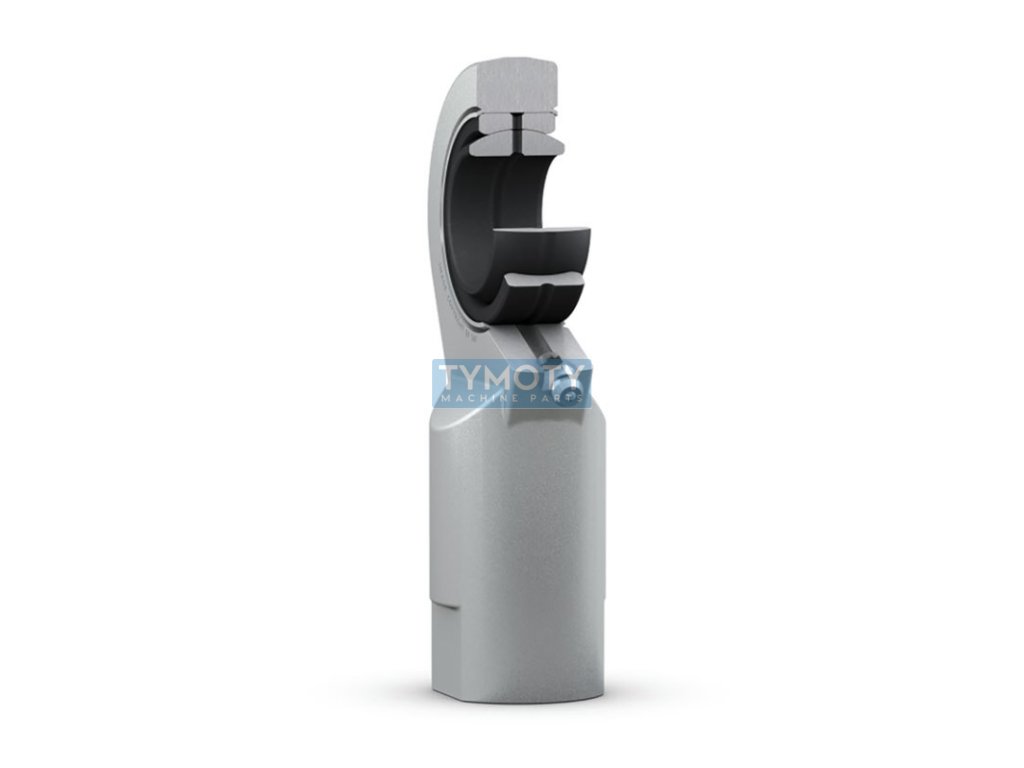

Der SKF SI 15 ES-Gelenkkopf ist ein präzisionsmechanisches Bauteil für Anwendungen, bei denen Bewegungen zwischen zwei Bauteilen mit der Möglichkeit einer Winkelabweichung übertragen werden müssen. Dieser Gelenkkopftyp ist mit einem metrischen M14-Innengewinde (rechts) ausgestattet, das einen einfachen Einbau in verschiedene mechanische Baugruppen ermöglicht.

Der Kopf hat einen Innendurchmesser von 15 mm und einen Außendurchmesser von 41 mm, während seine Breite 12 mm beträgt. Die Gesamtlänge des Kopfes beträgt 83 mm, mit einer Mindestlänge l3 von 21 mm und einer Länge l5 von 14 mm. Die Länge l7 beträgt 19 mm, was ausreichend Platz für Montage und Handhabung bietet. Die Höhe h1 beträgt 61 mm, was Stabilität und Festigkeit im Einsatz gewährleistet.

Der Gelenkkopf besteht aus Stahl, was eine hohe Festigkeit und Widerstandsfähigkeit gegen mechanischen Verschleiß garantiert. Das Lager besteht ebenfalls aus Stahl, was zur allgemeinen Robustheit und Zuverlässigkeit des Bauteils beiträgt. Das Lochprofil ist zylindrisch, was für diese Art von Anwendung eine Standardlösung darstellt.

Der Kopf ermöglicht eine Winkelauslenkung von bis zu 8° und eignet sich daher für Anwendungen, die Bewegungsflexibilität erfordern. Die Komponente ist mit einer Schmierbohrung ausgestattet, die eine regelmäßige Wartung ermöglicht und die Lebensdauer des Lagers verlängert. Wichtig zu beachten ist, dass der Kopf keine Dichtung besitzt. Daher sind regelmäßige Schmierung und Wartung erforderlich, um Schäden durch Verunreinigungen zu vermeiden.

Das Gesamtgewicht des Gelenkkopfes beträgt 0,18 kg, was optimal für Anwendungen ist, bei denen geringes Gewicht bei gleichzeitig hoher Festigkeit wichtig ist. Diese Komponente eignet sich ideal für den Einsatz in verschiedenen Branchen, in denen eine zuverlässige und langlebige Verbindung erforderlich ist.
