SKF SI 12 E Gelenkkopf

Detaillierte Produktbeschreibung

Der SKF SI 12 E-Gelenkkopf ist ein hochpräzises Bauteil für Anwendungen, bei denen Bewegungen zwischen zwei Teilen eines Mechanismus mit der Möglichkeit von Dreh- und Winkelbewegungen übertragen werden müssen. Dieser Kopf ist mit einem metrischen M12-Rechtsgewinde ausgestattet, das eine einfache Integration in verschiedene mechanische Systeme ermöglicht.

Der Kopf besteht aus Stahl, während das Lager ebenfalls aus Stahl besteht, was eine hohe Festigkeit und Verschleißfestigkeit garantiert. Die Konstruktion ohne Schmiernut und ohne Dichtung bedeutet, dass dieses Bauteil regelmäßige Wartung benötigt, um optimale Funktionalität zu gewährleisten. Der Kopf hat keine Schmierbohrung, was seine Konstruktion vereinfacht, aber gleichzeitig eine externe Schmierung erfordert.

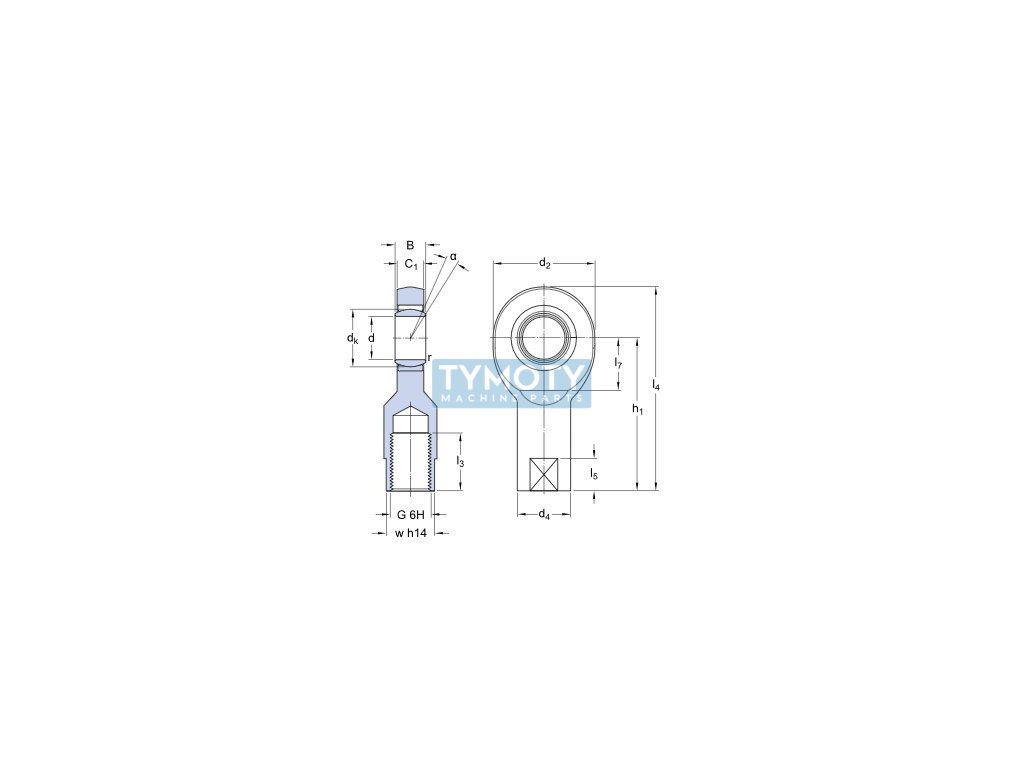

Die Abmessungen des Gelenkkopfes sind genau definiert: Durchmesser d beträgt 12 mm, Außendurchmesser D 35 mm und Breite B 10 mm. Die Gesamtlänge des Kopfes beträgt 69 mm, während die Höhe h1 50 mm beträgt. Weitere wichtige Abmessungen sind die Durchmesser d2 und d4 (35 mm bzw. 19 mm) sowie die Breite C1 (8,5 mm). Der Radius r beträgt 0,3 mm und ermöglicht eine gleichmäßige Bewegung innerhalb des zulässigen Winkels von 10°.

Das Gewicht des Bauteils beträgt 0,11 kg, was für Anwendungen mit geringem Gewicht von Vorteil ist. Das zylindrische Lochprofil gewährleistet präzise Passung und Stabilität im Mechanismus. Der SKF SI 12 E-Gelenkkopf eignet sich ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und Präzision in der Bewegungsübertragung erforderlich sind.
