Montagering DIN 705A 35x56x16

Detaillierte Produktbeschreibung

Der Stellring nach DIN 705A mit den Abmessungen 35 x 56 x 16 mm dient zur präzisen Einstellung und Fixierung der Position auf Wellen und Achsen. Dieses Bauteil besteht aus Stahl, der eine hohe Festigkeit und Widerstandsfähigkeit gegen mechanischen Verschleiß gewährleistet. Die Norm DIN 705A definiert die Konstruktions- und Materialanforderungen für Stellringe und gewährleistet so deren Kompatibilität und Zuverlässigkeit in verschiedenen technischen Anwendungen.

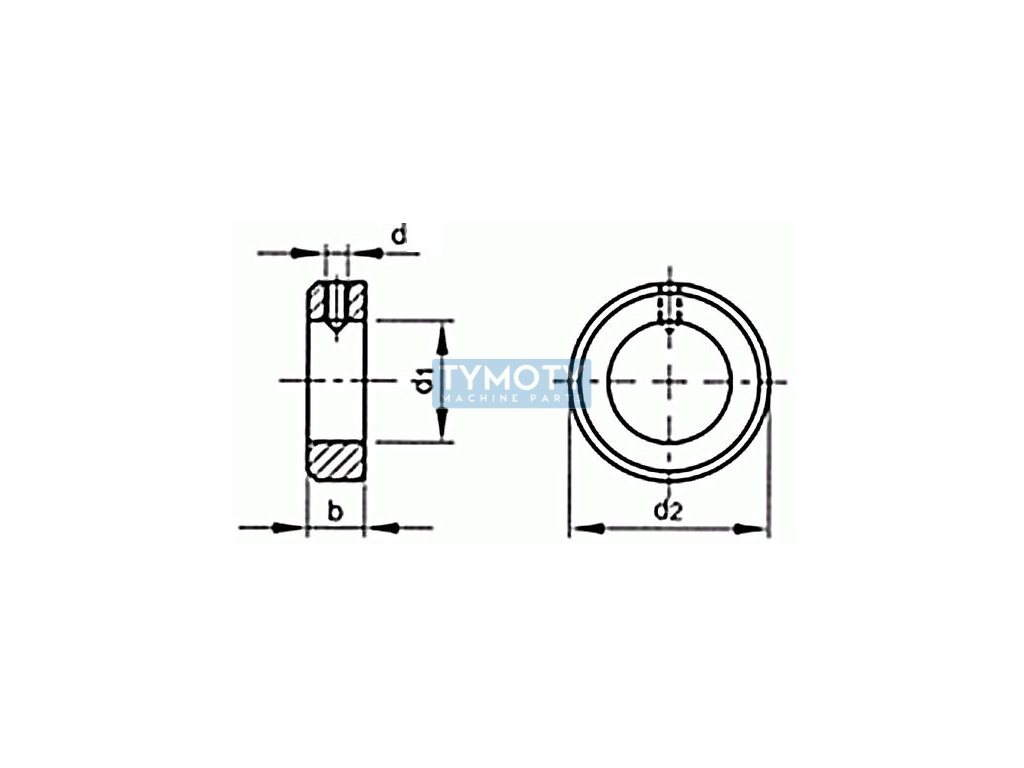

Der Stellring ist mit einer Stellschraube nach DIN 553/ISO 7434 ausgestattet, die eine feste Befestigung an der Welle ermöglicht. Diese Schraube, oft auch als Justierschraube bezeichnet, dient dazu, den Ring in der gewünschten Position zu fixieren und so dessen Verschiebung oder Drehung während des Betriebs zu verhindern. Die Ringabmessungen von 35 mm (Innendurchmesser) x 56 mm (Außendurchmesser) x 16 mm (Breite) sind für den Einsatz in leichten Anwendungen optimiert, bei denen eine präzise Kontrolle der Bauteilposition erforderlich ist.

Stellringe werden vielfältig eingesetzt, vom Maschinenbau bis hin zu Montagelinien, wo eine präzise Einstellung und Fixierung von Wellenpositionen erforderlich ist. Aufgrund ihrer einfachen Konstruktion und Zuverlässigkeit sind diese Ringe eine ideale Lösung für Anwendungen, bei denen eine schnelle und präzise Einstellung ohne komplexe Werkzeuge oder Geräte erforderlich ist.
