KM 4 CODEX-Sicherungsmutter

Detaillierte Produktbeschreibung

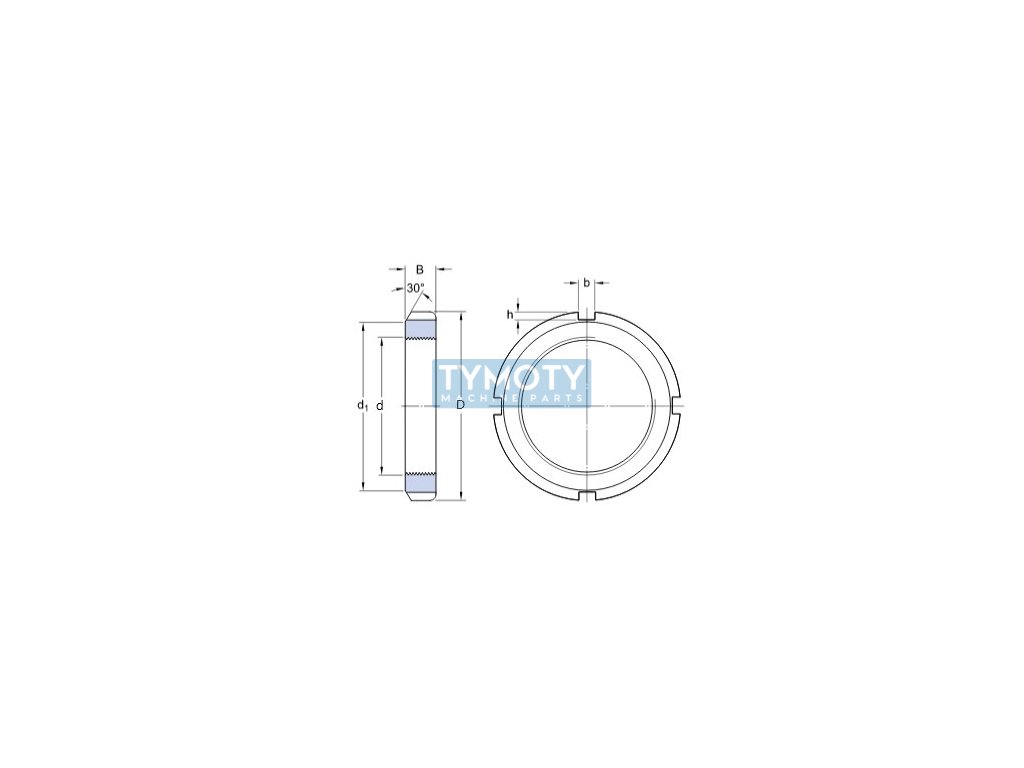

Die Kontermutter KM 4 von CODEX ist ein präzise konstruiertes Bauteil zur Sicherung mechanischer Verbindungen, insbesondere in Anwendungen, bei denen ein Lösen der Mutter durch Vibrationen oder dynamische Belastungen verhindert werden muss. Diese Mutter wird mit einem metrischen Gewinde M20x1 hergestellt, was einem Durchmesser d von 20 mm und einer Gewindesteigung von 1 mm entspricht.

Der Außendurchmesser der Mutter D beträgt 32 mm, was eine ausreichende Kontaktfläche für eine effektive Kraftübertragung gewährleistet. Die Breite der Mutter B beträgt 32 mm, was für ausreichend Stabilität und Festigkeit in der Anwendung sorgt. Weitere wichtige Parameter sind der Durchmesser d1 von 26 mm und die Breite b von 4 mm. Dies sind kritische Abmessungen für die korrekte Montage der Mutter auf der Welle oder im entsprechenden Mechanismus.

Die Höhe der Mutter h beträgt 2 mm, was für Anwendungen mit begrenztem Einbauraum optimiert ist. Diese Mutter trägt die Kennzeichnung KM 4, die Standardkennzeichnung für diesen Sicherungsmuttertyp. Sie gehört zur Marke CODEX, die für ihre Zuverlässigkeit und Qualität im Bereich mechanischer Komponenten bekannt ist. Sicherungsmuttern wie KM 4 werden häufig in Kombination mit anderen Sicherungselementen wie Unterlegscheiben oder Sicherungsringen verwendet, um die Sicherheit der Verbindung zu erhöhen. Sie eignen sich ideal für industrielle Anwendungen wie mechanische Geräte, Transportsysteme oder Konstruktionen, bei denen der Widerstand gegen Lösen entscheidend ist.
