KM 14 CODEX-Sicherungsmutter

Detaillierte Produktbeschreibung

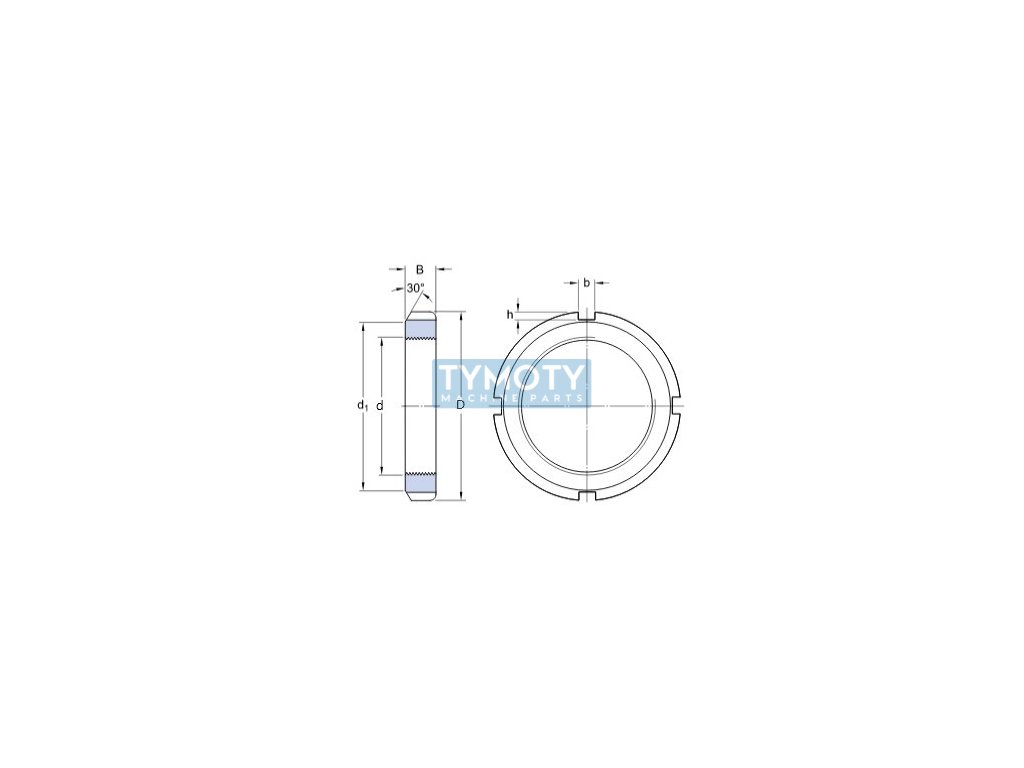

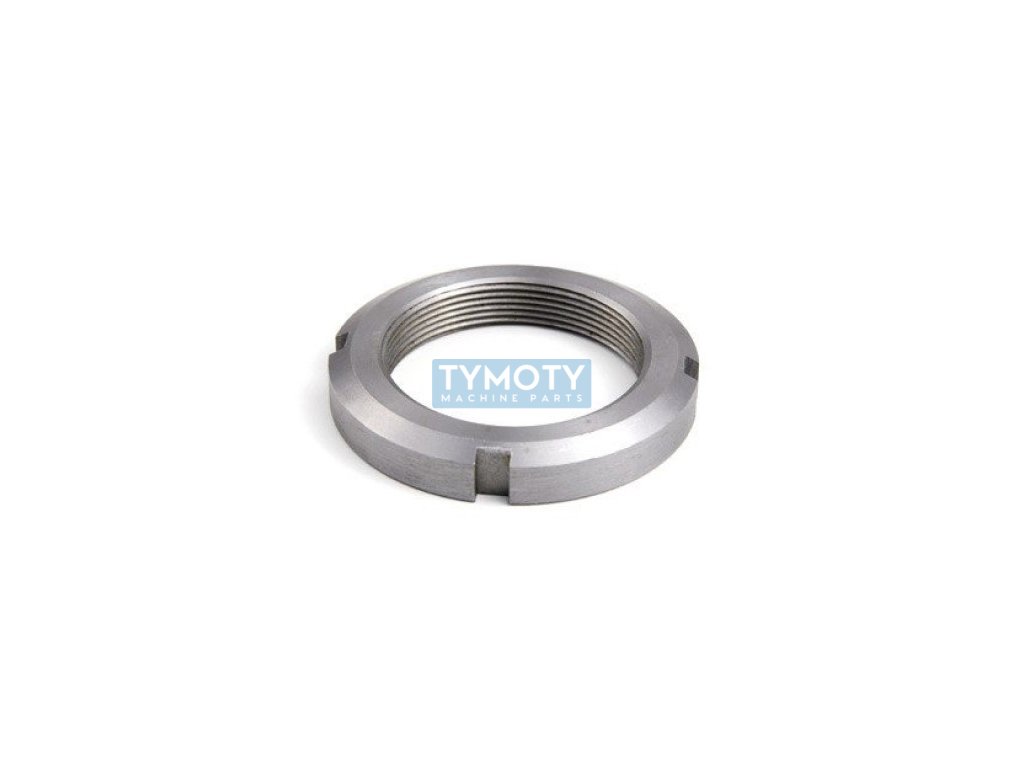

Die Kontermutter KM 14 von CODEX ist ein präzise konstruiertes Bauteil für Anwendungen, bei denen eine zuverlässige Befestigung und Sicherung von Lagern oder anderen rotierenden Komponenten auf der Welle erforderlich ist. Diese Mutter zeichnet sich durch ein metrisches Gewinde M70x2 aus, d. h. sie hat einen Gewindeaußendurchmesser von 70 mm und eine Gewindesteigung von 2 mm.

Der Gesamtaußendurchmesser der Mutter beträgt 92 mm, was eine ausreichende Oberfläche zum Aufbringen des erforderlichen Anzugsdrehmoments bietet. Die Breite der Mutter beträgt 12 mm, was ausreichende Festigkeit und Stabilität unter Last garantiert. Die Höhe der Mutter beträgt 3,5 mm, was ein wichtiger Parameter für Anwendungen mit begrenztem Platz ist.

Der Durchmesser d1 von 85 mm ist entscheidend für den korrekten Sitz der Mutter auf der Welle und die Gewährleistung ihrer Funktion. Die Breite b von 8 mm ist relevant für die Dimensionierung der Nut oder eines anderen Mechanismus, der die Mutter gegen Lösen sichert.

Diese Kontermutter trägt die Standardkennzeichnung KM 14 für diesen Komponententyp und wird gemäß Industriestandards gefertigt, was ihre Kompatibilität mit anderen Komponenten im System gewährleistet. Sie wird hauptsächlich im Maschinenbau und in der Industrie eingesetzt, wo eine feste und zuverlässige Verbindung rotierender Teile erforderlich ist.

Der Hersteller CODEX ist für seine Qualität und Präzision bekannt, was garantiert, dass diese Kontermutter auch unter schwierigen Bedingungen zuverlässig ihre Funktion erfüllt.
