Drahthaltering für Loch DIN 7993B 7 mm

Detaillierte Produktbeschreibung

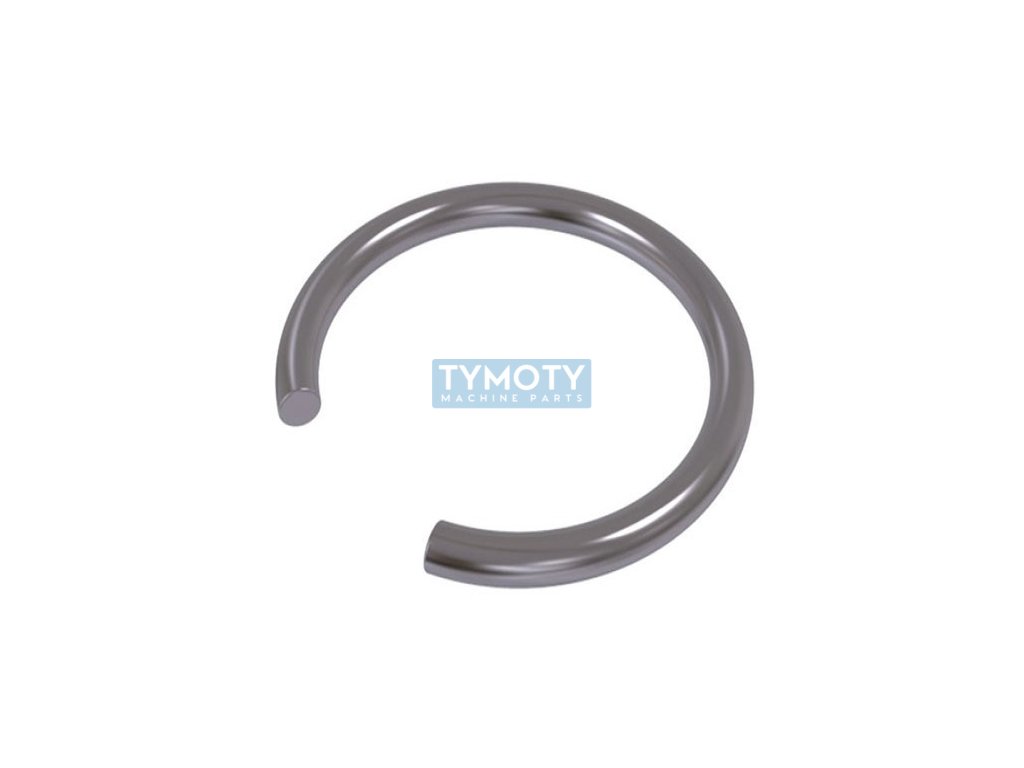

Der drahtgewickelte Sicherungsring DIN 7993B mit einem Durchmesser von 7 mm wurde speziell für Anwendungen entwickelt, die eine leichte axiale Sicherung innerhalb der Bohrung erfordern. Dieses Bauteil eignet sich ideal für weniger anspruchsvolle Anwendungen mit begrenztem Montageraum. Er besteht aus Federstahl, der die nötige Flexibilität und Widerstandsfähigkeit bietet, jedoch ohne zusätzliche Oberflächenbehandlung, was bei Anwendungen in korrosiven Umgebungen wichtig ist.

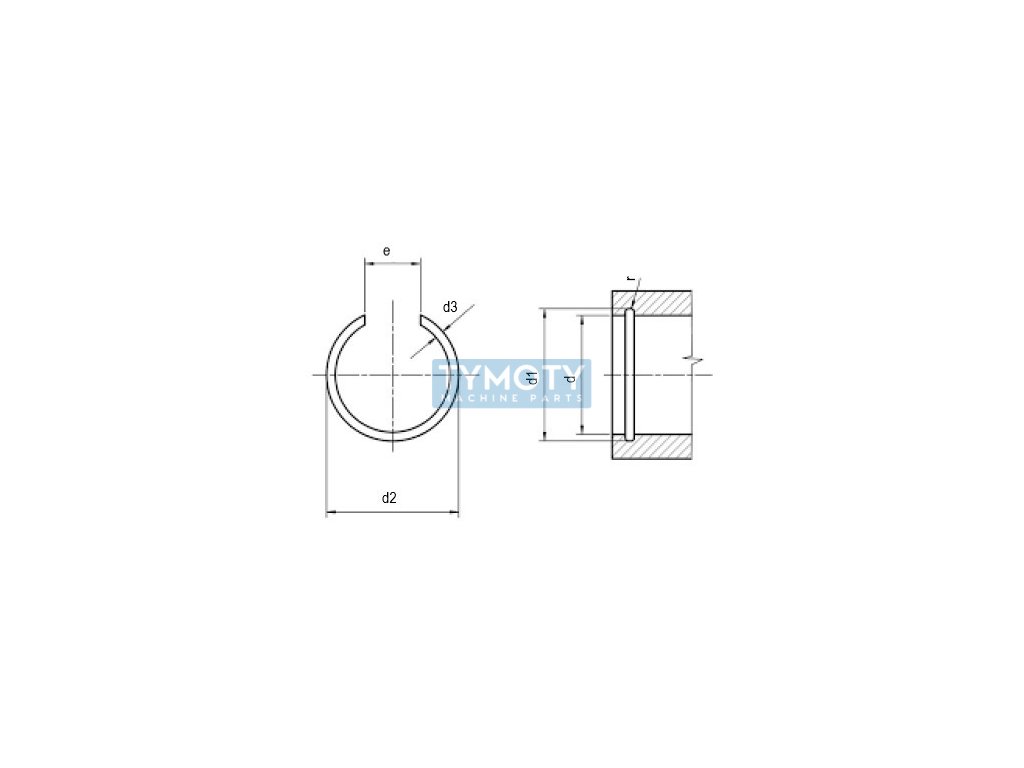

Zu den geometrischen Parametern dieses Rings gehört ein Durchmesser von d 7 mm, der das Grundmaß für die Bohrung darstellt, in die der Ring eingebaut wird. Der Durchmesser d1 beträgt 7,8 mm und der Durchmesser d2 7,9 mm, was eine leichte Ausdehnung für einen sicheren Sitz in der Bohrung gewährleistet. Der Drahtdurchmesser, bezeichnet als d3, beträgt 0,8 mm, was ausreichende Festigkeit bei gleichzeitiger Beibehaltung der Flexibilität gewährleistet. Der Radius r beträgt 0,5 mm, was zur optimalen Spannungsverteilung im Material unter Belastung beiträgt. Die Breite des E-Rings beträgt 4 mm, was für den korrekten Sitz und die Funktion in der Anwendung wichtig ist.

Die Norm DIN 7993B und die entsprechende Norm ČSN 022925 definieren präzise Konstruktions- und Materialanforderungen für diesen Sicherungsringtyp und gewährleisten dessen Zuverlässigkeit und Konsistenz in industriellen Anwendungen. Dieser Drahtring eignet sich für den Einsatz in verschiedenen mechanischen Baugruppen, bei denen Komponenten gegen axiale Verschiebung innerhalb einer Bohrung gesichert werden müssen.
