SKF SI 15 ES kloubová hlavice

Detailní popis produktu

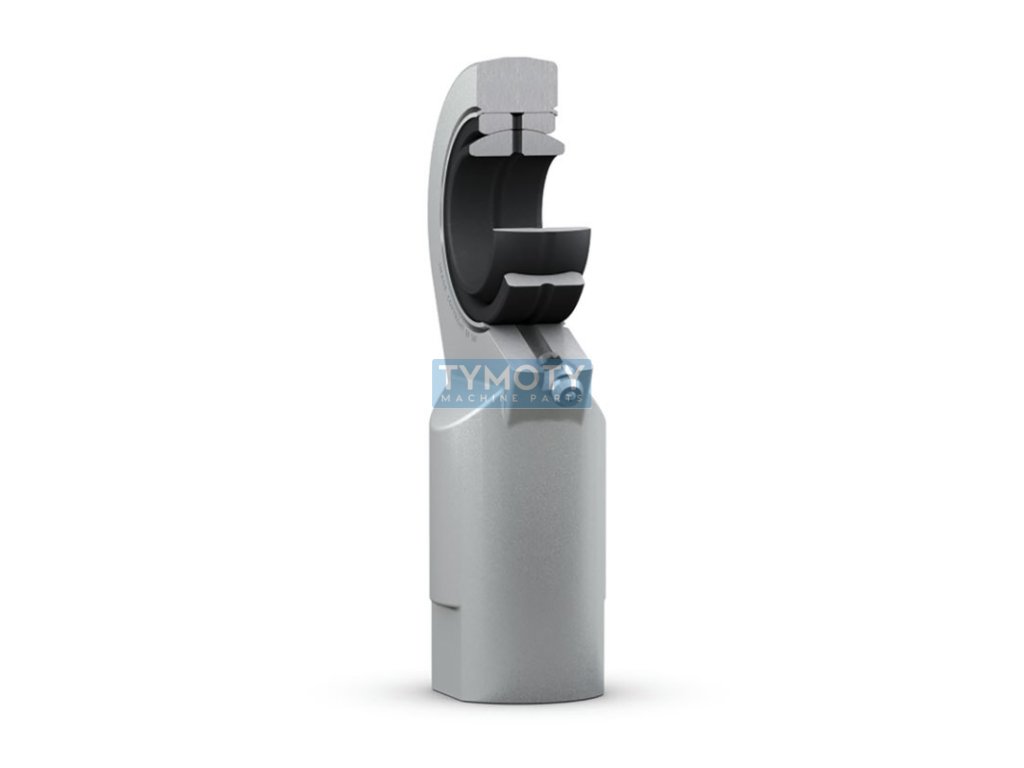

Kloubová hlavice SKF SI 15 ES je precizní mechanická komponenta určená pro aplikace, kde je třeba přenášet pohyb mezi dvěma součástkami s možností úhlového vychýlení. Tento typ kloubové hlavice je vybaven vnitřním pravým metrickým závitem M14, což umožňuje snadnou instalaci do různých mechanických sestav.

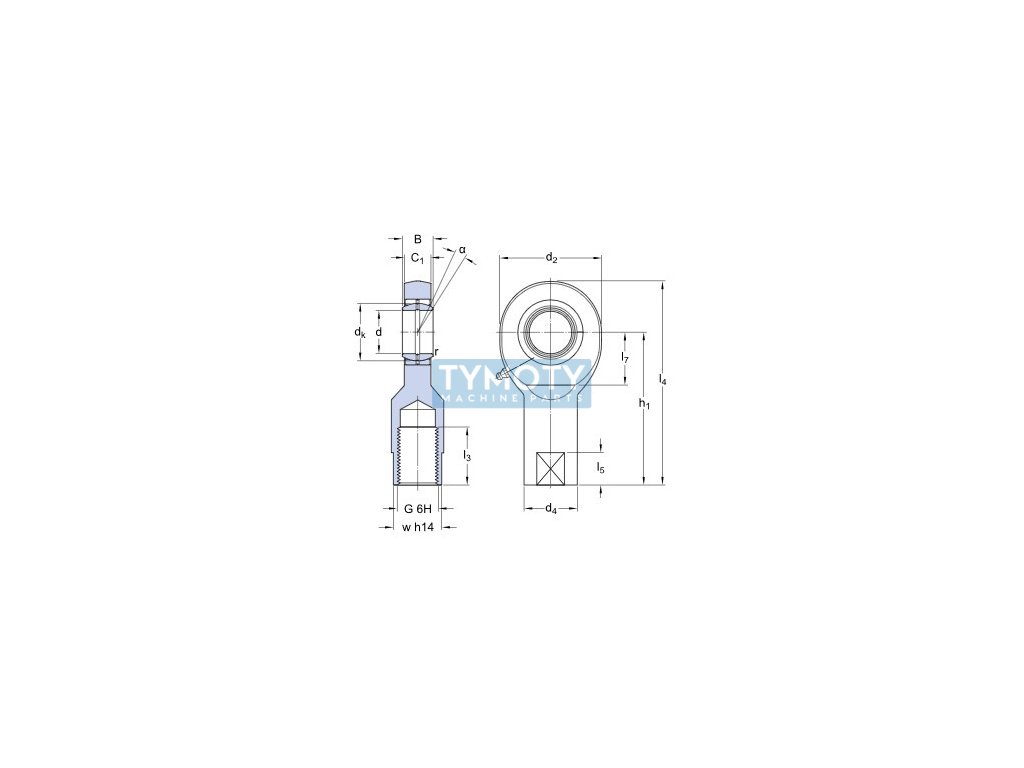

Hlavice má vnitřní průměr 15 mm a vnější průměr 41 mm, přičemž její šířka je 12 mm. Celková délka hlavice je 83 mm, s minimální délkou l3 21 mm a délkou l5 14 mm. Délka l7 je 19 mm, což poskytuje dostatečný prostor pro montáž a manipulaci. Výška h1 je 61 mm, což zajišťuje stabilitu a pevnost při použití.

Kloubová hlavice je vyrobena z oceli, což zaručuje vysokou pevnost a odolnost vůči mechanickému opotřebení. Ložisko je také z oceli, což přispívá k celkové robustnosti a spolehlivosti komponentu. Profil díry je válcový, což je standardní řešení pro tento typ aplikací.

Hlavice umožňuje úhlové vychýlení do 8°, což je vhodné pro aplikace vyžadující flexibilitu v pohybu. Komponent je vybaven mazacím otvorem, což umožňuje pravidelnou údržbu a prodlužuje životnost ložiska. Je důležité poznamenat, že hlavice nemá těsnění, což znamená, že je zapotřebí pravidelné mazání a údržba, aby se předešlo poškození v důsledku kontaminace.

Celková hmotnost kloubové hlavice je 0,18 kg, což je optimální pro aplikace, kde je důležitá nízká hmotnost při zachování vysoké pevnosti. Tato komponenta je ideální pro použití v různých průmyslových odvětvích, kde je potřebná spolehlivá a odolná kloubová spojka.
