SKF SI 12 E kloubová hlavice

Detailní popis produktu

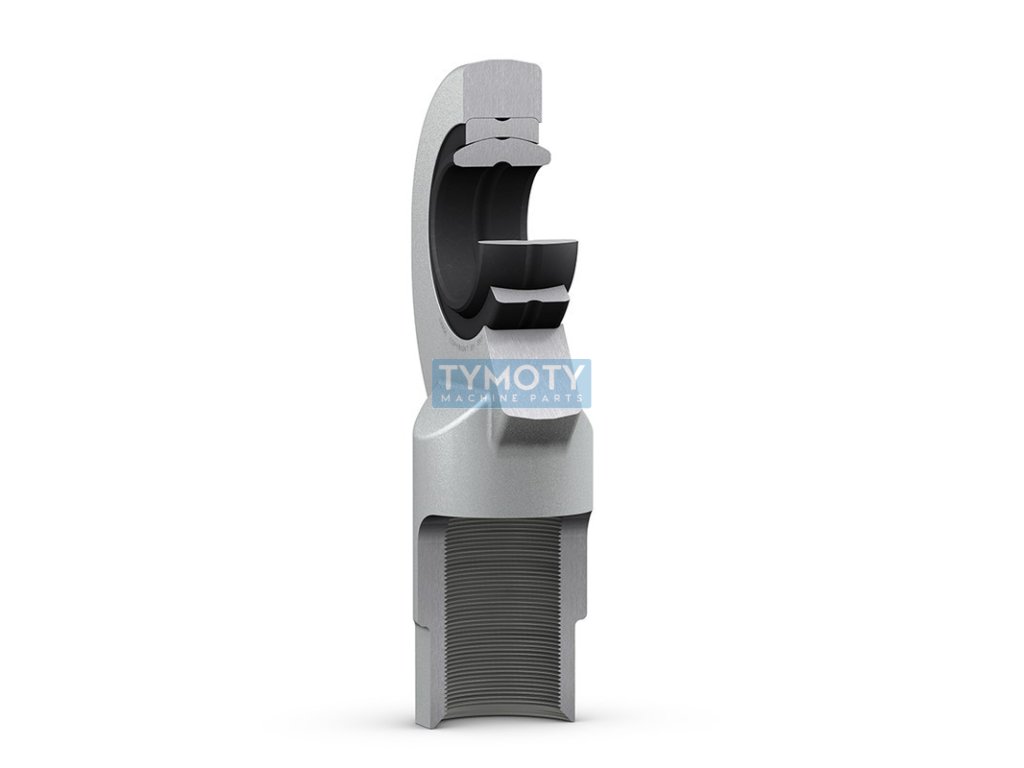

Kloubová hlavice SKF SI 12 E je vysoce přesná komponenta určená pro aplikace, kde je třeba přenášet pohyb mezi dvěma částmi mechanismu s možností rotačního a úhlového pohybu. Tato hlavice je vybavena vnitřním pravým metrickým závitem M12, což umožňuje snadnou integraci do různých mechanických systémů.

Hlavice je vyrobena z oceli, přičemž ložisko je také z oceli, což zaručuje vysokou pevnost a odolnost vůči opotřebení. Konstrukce bez mazací drážky a bez těsnění znamená, že tato komponenta vyžaduje pravidelnou údržbu k zajištění optimální funkčnosti. Hlavice nemá mazací otvor, což zjednodušuje její design, ale zároveň vyžaduje externí mazání.

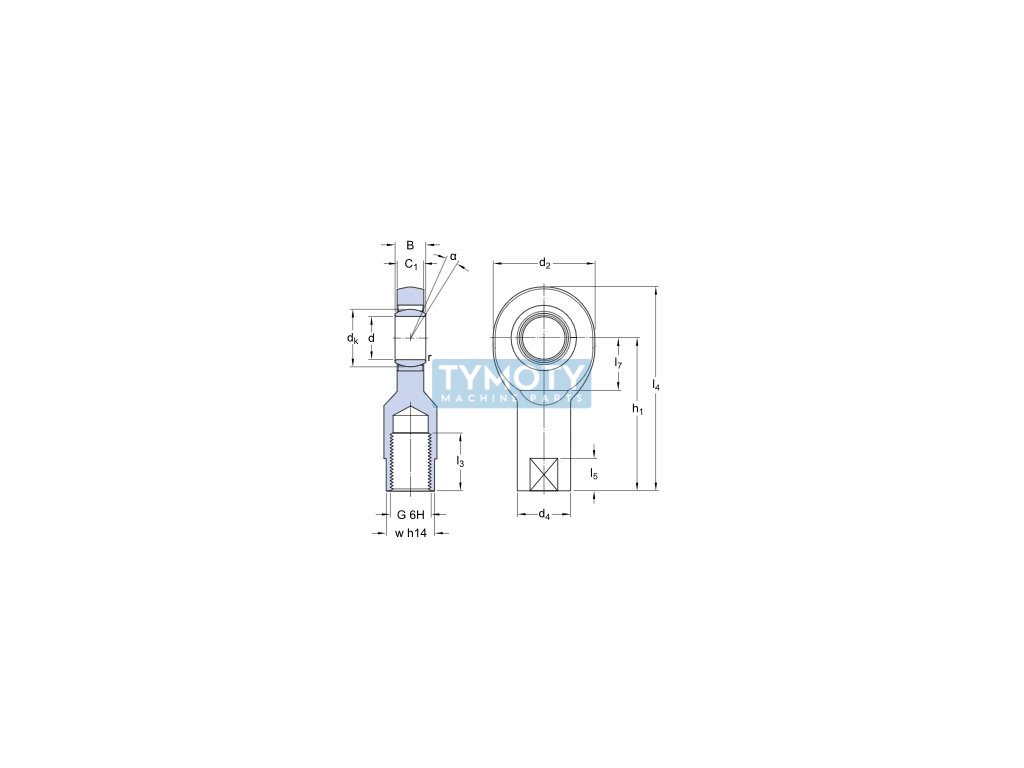

Rozměry kloubové hlavice jsou přesně definovány: průměr d je 12 mm, vnější průměr D je 35 mm a šířka B je 10 mm. Celková délka hlavice je 69 mm, přičemž výška h1 je 50 mm. Další důležité rozměry zahrnují průměr d2 a d4, které jsou 35 mm a 19 mm, a šířku C1, která je 8,5 mm. Poloměr r je 0,3 mm, což umožňuje hladký pohyb v rámci povoleného úhlu 10°.

Hmotnost komponenty je 0,11 kg, což je výhodné pro aplikace, kde je důležitá nízká hmotnost. Profil díry je válcový, což zaručuje přesné uchycení a stabilitu v mechanismu. Kloubová hlavice SKF SI 12 E je ideální pro použití v průmyslových aplikacích, kde je nutná spolehlivost a přesnost v přenosu pohybu.
