Pojistný kroužek drátěný do díry DIN 7993B 7 mm

Detailní popis produktu

Pojistný kroužek drátěný do díry podle normy DIN 7993B o průměru 7 mm je specificky navržen pro aplikace vyžadující snadné axiální zajištění uvnitř otvoru. Tato komponenta je ideální pro méně náročné aplikace, kde je montážní prostor omezen. Vyroben je z pružinové oceli, která poskytuje potřebnou pružnost a odolnost, avšak bez dodatečné povrchové úpravy, což je důležité zvážit při aplikacích vystavených korozivním prostředím.

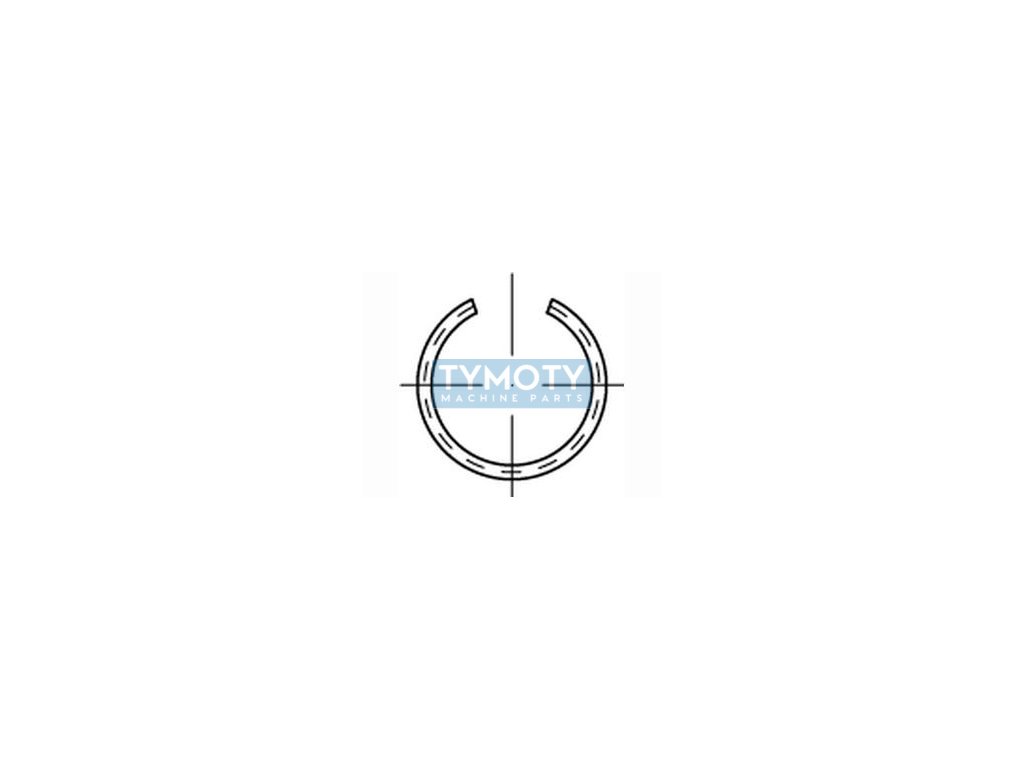

Geometrické parametry tohoto kroužku zahrnují průměr d 7 mm, který je základním rozměrem pro otvor, do kterého se kroužek instaluje. Průměr d1 je 7,8 mm a průměr d2 je 7,9 mm, což poskytuje mírné rozšíření pro bezpečné usazení v otvoru. Průměr drátu, označený jako d3, je 0,8 mm, což zajišťuje dostatečnou pevnost při zachování pružnosti. Poloměr r je 0,5 mm, což přispívá k optimálnímu rozložení napětí v materiálu při zatížení. Šířka kroužku e je 4 mm, což je důležité pro správné usazení a funkci v aplikaci.

Norma DIN 7993B a ekvivalentní norma ČSN 022925 definují přesné konstrukční a materiálové požadavky pro tento typ pojistného kroužku, čímž zabezpečují jeho spolehlivost a konzistenci. Tento drátěný kroužek je vhodný pro použití v různých mechanických sestavách, kde je zapotřebí zabezpečit komponenty proti axiálnímu posunu v rámci otvoru.
